Madencilik ve Dökme Malzeme Taşıma Sistemleri için Lider Konveyör Avara Çerçevesi Üreticisi
Konveyör Avara Çerçevesi, konveyör rulolarını bantlı konveyör sistemlerine kurmak ve konumlandırmak için kullanılan destekleyici yapıdır. Tekneli avaraları, dönüş avaralarını, darbeli avaraları ve kendinden hizalamalı avaraları konveyör yapısına bağlayarak silindirlerin doğru hizalamayı korumasını ve çalışan bant için stabil destek sağlamasını sağlar.
Sürekli taşıma işlemi sırasında boş çerçeve, dökme malzemelerin ağırlığını, bant gerginliğini ve yükleme noktalarında oluşan darbe kuvvetlerini taşır. Yanlış tasarlanmış bir çerçeve, silindirin yanlış hizalanmasına, bant izleme sorunlarına, eşit olmayan aşınmaya ve beklenmedik arıza sürelerine neden olabilir. Bu nedenle güvenilir bir destek yapısının seçilmesi, konveyör sisteminin stabilitesinin arttırılması açısından önemlidir.
YUFENG, TD75, DT II(A), CEMA ve ISO ile ilgili gereksinimlere göre komple Avara Çerçevesi serisi üretmektedir. Yüksek kaliteli Q235/Q355 çelik, hassas kaynak işlemleri ve isteğe bağlı korozyon önleyici işlem kullanan YUFENG çerçeveleri madencilik, taş ocağı, çimento, enerji santrali, liman ve dökme malzeme taşıma projelerinde yaygın olarak kullanılmaktadır.
Çeşitli Konveyör Bölümleri için Farklı Çerçeve Tipleri
Farklı konveyör bölümleri farklı destek yapıları gerektirir. YUFENG, kurulum konumu, yükleme koşulu ve çevresel gereksinimlere göre birden fazla çerçeve tasarımı sağlar.

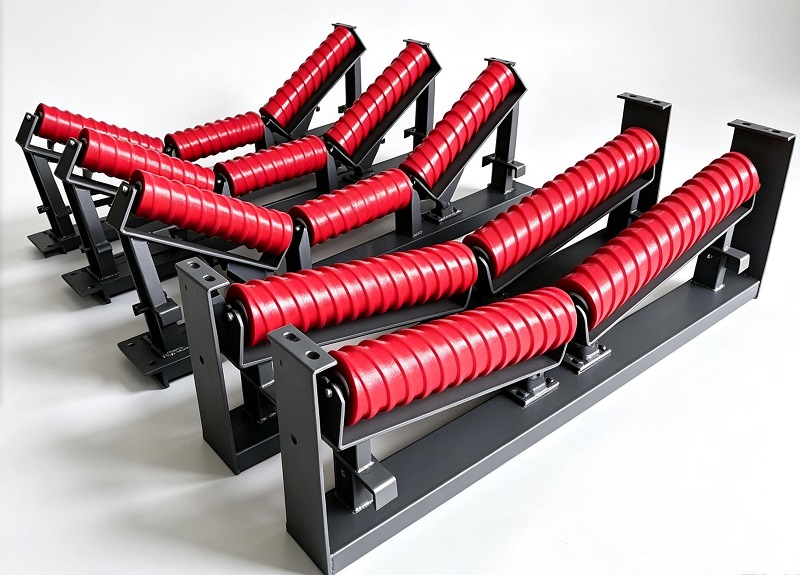

Tekneli Avara Çerçevesi
Tekneli avara çerçevesi esas olarak bantlı konveyörlerin taşıma tarafına monte edilir. Üç silindirli yapı, dökme malzemeleri destekleyen ve taşıma kapasitesini artıran bir oluk şekli oluşturur. Standart çukur açıları 20°, 30°, 35° ve 45°'yi içerir.
Bu tip, sürekli malzeme desteğinin gerekli olduğu kömür madenleri, agrega tesisleri, çimento fabrikaları ve dökme malzeme taşıma sistemlerinde yaygın olarak kullanılmaktadır.
Dönüş Avara Çerçevesi
Malzeme tahliyesinden sonra boş bandı desteklemek için konveyör sistemlerinin geri dönüş tarafına dönüş avara çerçevesi monte edilir. Basit yapısı yeterli sağlamlık sağlarken, silindirin kolayca değiştirilmesine ve rutin muayeneye olanak sağlar.
Dönüş bölümleri, taşıma bölümleriyle karşılaştırıldığında daha az yük taşıdığından, genel konveyör yapısının ağırlığını azaltmak için genellikle hafif tasarımlar seçilir.

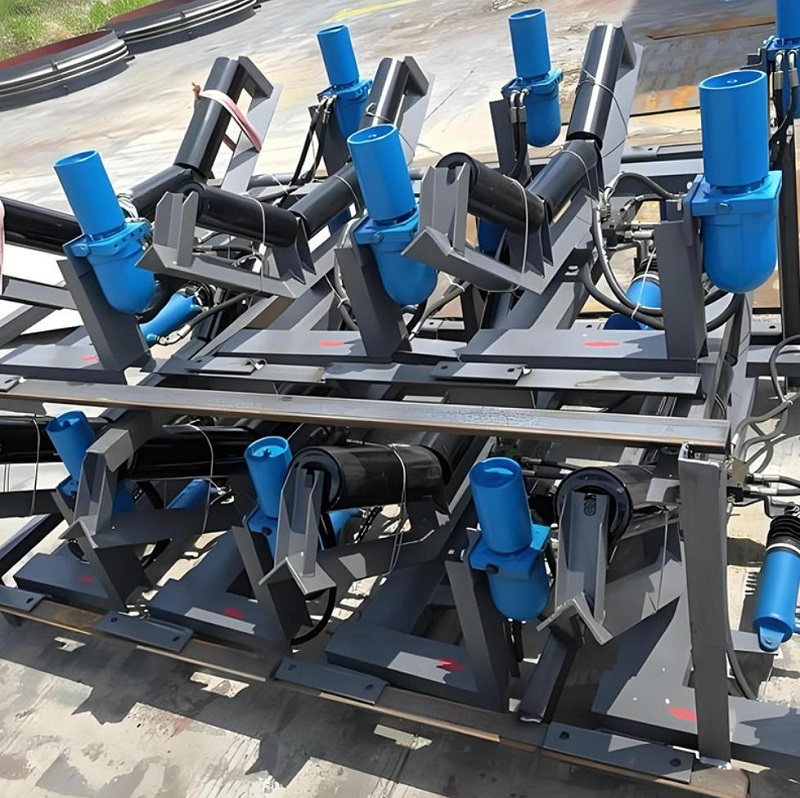

Kendinden Hizalamalı Avara Çerçevesi
Kendiliğinden hizalanan avara çerçevesi, çalışma sırasında bant sapmasını düzeltmek için tasarlanmıştır. Bant hareketi merkez çizgisinden uzaklaştığında, dönen destek mekanizması normal bant takibinin yeniden sağlanmasına yardımcı olacak bir kılavuz kuvveti oluşturur.
Uzun mesafeli konveyörler, transfer noktaları ve bant dolaşmasının sıklıkla meydana gelebileceği uygulamalar için uygundur.

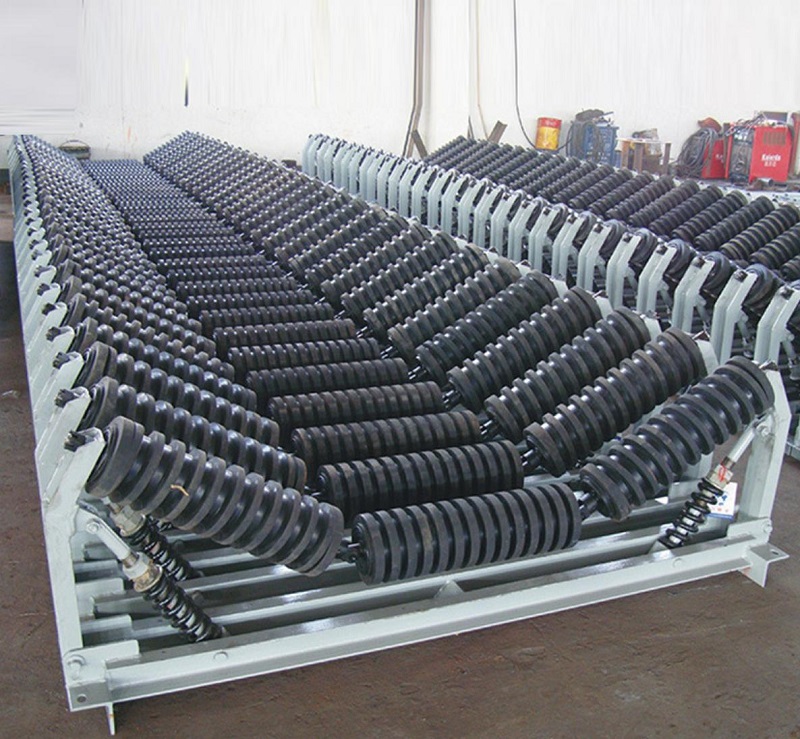

Darbe Avara Çerçevesi
Darbeli avara çerçevesi, güçlü malzeme darbesine maruz kalan alanlar için güçlendirilmiş çelik yapıyı benimser. Normalde büyük boyutlu cevher, kömür veya agregaların konveyör bandına düştüğü besleme noktalarına kurulur.
Güçlendirilmiş yapı, darbe silindirleriyle birlikte çalışarak yükleme şokunu absorbe eder ve ağır hizmet koşullarında deformasyon riskini azaltır.
Asma H-Tipi Çerçeve
Asma H tipi avara çerçevesi, geleneksel temel montajı gerektirmeden asılı kurulum yöntemini kullanır. Modüler tasarımı, sınırlı alanlarda daha kolay ayarlama ve kurulum sağlar.
Yer altı maden tünellerinde, mobil konveyörlerde ve kurulum esnekliğinin önemli olduğu projelerde yaygın olarak kullanılmaktadır.
Galvanizli Avara Çerçevesi
YUFENG, dış mekan veya aşındırıcı çalışma ortamları için sıcak daldırma galvanizli avara çerçeveleri sağlar. Galvanizli yüzey paslanmaya karşı direnci artırır ve kıyı limanlarında, kimya tesislerinde ve açık hava depolarında servis ömrünün uzatılmasına yardımcı olur.
01
Konveyör Çalışma Koşullarına Göre Seçim
Doğru Konveyör Avara Çerçevesinin seçilmesi bant genişliği, malzeme ağırlığı, darbe seviyesi, konveyör uzunluğu ve kurulum ortamı gibi çeşitli faktörlere bağlıdır.
Standart dökme malzeme taşımacılığı için tekneli avara çerçeveleri sağlam taşıma desteği sağlar. Büyük parça malzemelerin kullanıldığı ağır madencilik uygulamaları için, ani darbe kuvvetlerine karşı koymak amacıyla yükleme bölgelerinde güçlendirilmiş darbe çerçeveleri önerilir.
Uzun mesafeli taşıma sistemleri genellikle bant sapmasını azaltmak için uygun aralıklarla kendinden hizalanan çerçevelere ihtiyaç duyar. Kıyı veya kimyasal olarak aşındırıcı ortamlar için galvanizleme işlemi, korozyon direncini artırmaya ve bakım gereksinimlerini azaltmaya yardımcı olur.
02
Teknik Yapı ve Özel Seçenekler

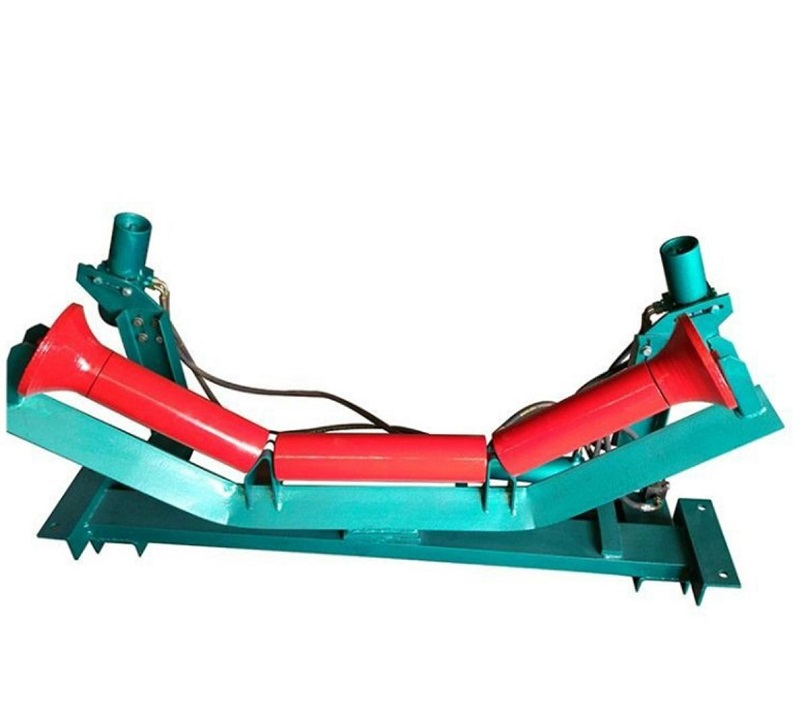

YUFENG Konveyör Avara Çerçevesi müşteri çizimlerine, konveyör özelliklerine ve proje koşullarına göre özelleştirilebilir. Çeşitli konveyör tasarımlarına uyacak farklı yapısal konfigürasyonlar mevcuttur.
Çerçeve malzemesi, standart uygulamalar için Q235 karbon çeliği veya ağır hizmet taşıma sistemleri için Q355 yüksek mukavemetli çelik arasından seçilebilir. Yüzey işlemleri, çevresel gereksinimlere göre elektrostatik boyama ve sıcak daldırma galvanizlemeyi içerir.
Müşteriler çukur açısını, montaj boyutlarını, çerçeve yüksekliğini, delik konumlarını ve kurulum yöntemlerini özelleştirebilir. Avara milleri, yaylı klipsler ve yüksek mukavemetli cıvatalar gibi ek aksesuarlar da birlikte temin edilebilir.
03
YUFENG Avara Çerçevesinin Performans Avantajları
YUFENG Konveyör Avara Çerçevesi yapısal güvenilirliğe, boyutsal doğruluğa ve uzun vadeli çalışma stabilitesine odaklanır. Her bir çerçeve, konveyör bakım gereksinimlerini azaltmak ve farklı çalışma koşullarında sürekli malzeme taşımayı desteklemek üzere tasarlanmıştır.
Güçlü Yapı ve Güvenilir Kaynak
YUFENG, avara çerçeveleri üretmek için nitelikli Q235 ve Q355 çelik malzemeler kullanır. Düşük kaliteli ince duvarlı malzemelerle karşılaştırıldığında yüksek mukavemetli çelik, ağır yükler ve darbe koşulları altında deformasyona karşı daha iyi direnç sağlar.
Profesyonel kaynak işlemleri, düzgün kaynak dikişleri ve istikrarlı yapısal dayanıklılık sağlar. Eksik kaynak, çatlak veya yapısal deformasyondan kaynaklanan riskleri azaltmak için teslimattan önce kaynak muayenesi yapılır.
Doğru Silindir Kurulum Konumu
Avara çerçevelerinin montaj doğruluğu, konveyör bandının çalışmasını doğrudan etkiler. YUFENG, TD75, DT II(A) ve CEMA ile ilgili spesifikasyonlara göre montaj boyutlarını ve delik konumlarını kontrol eder.
Doğru konumlandırma, silindirlerin uygun hizalamayı korumasına yardımcı olarak eşit olmayan silindir aşınmasını, bant sapmasını ve ek çalışma direncini azaltır.
Esnek Yüzey Koruması
Farklı ortamlar farklı korozyon koruma yöntemleri gerektirir. Standart çerçevelerde yüksek yapışma özelliğine sahip sprey kaplama kullanılabilirken, dış mekan, kıyı ve kimyasal olarak aşındırıcı koşullar için sıcak daldırma galvanizleme işlemi mevcuttur.
Yüzey işlemi pas direncini artırır ve uzun süreli çalışma sırasında istikrarlı performansın korunmasına yardımcı olur.
Kolay Bakım Tasarımı
YUFENG çerçevelerinin standartlaştırılmış yapısı, rulo kurulumunun ve değiştirilmesinin kolay olmasını sağlar. Operatörler, konveyör yapısında karmaşık değişiklikler yapmadan rutin bakımı tamamlayabilir.
Asma H tipi çerçeveler gibi modüler tasarımlar, yer altı ve sınırlı alan uygulamaları için ek esneklik sağlar.
Uyumlu Konveyör Sistemi Bileşenleri
YUFENG Konveyör Avara Çerçevesi, oluk silindirleri, dönüş silindirleri, darbe silindirleri, bant temizleyicileri, darbe yatakları ve konveyör bantları dahil olmak üzere çeşitli konveyör bileşenleriyle eşleştirilebilir.
Bu uyumluluk, müşterilerin komple konveyör sistemi bileşenlerini tek bir tedarikçiden satın almasına ve proje yönetimini basitleştirmesine yardımcı olur.
Kurulum ve Devreye Alma Kılavuzu
Kararlı konveyör performansı elde etmek için çerçevenin doğru montajı önemlidir. YUFENG, ekipmanı çalıştırmadan önce kurulum konumunu, hizalamayı ve sabitleme koşullarını kontrol etmenizi önerir.
ADIM 01
Sabit Çerçeve Kurulumu
Tekne ve dönüş avara çerçeveleri için çerçeveyi konveyör kirişine takın ve tüm yüksek mukavemetli cıvataları sıkın. Aynı konveyör bölümüne monte edilen çerçeveler konveyör merkez hattına paralel ve hizalı kalmalıdır.
Çerçeveyi sabitledikten sonra, avaraları takın ve silindirlerin anormal bir direnç olmadan düzgün bir şekilde dönüp dönmediğini kontrol edin.
ADIM 02
Kendinden Hizalamalı Çerçeve Kurulumu
Kendinden hizalanan çerçeveler, konveyör tasarım gereksinimlerine göre uygun aralıklarla kurulmalıdır. Döner mekanizma esnek kalmalı ve montaj sırasında kilitlenmemelidir.
Devreye alma sonrasında bant izleme performansını gözlemleyin ve otomatik düzeltme fonksiyonunun düzgün şekilde çalıştığını doğrulayın.
ADIM 03
Darbe Çerçevesi Kurulumu
Darbeli avara çerçeveleri, düşen malzemelerin güçlü darbe kuvveti oluşturduğu malzeme besleme noktalarına kurulmalıdır. Gerçek yükleme koşullarına göre güçlendirilmiş sabitleme yöntemleri gerekebilir.
Çalıştırmadan önce çerçevenin düz kalıp kalmadığını ve deformasyon olup olmadığını kontrol edin.
ADIM 04
Rutin Muayene
Düzenli muayene kaynak dikişlerinin, cıvataların, yüzey kaplama durumunun ve olası deformasyonun kontrolünü içermelidir. Gevşek cıvatalar derhal sıkılmalı, hasarlı çerçeveler ise zamanında onarılmalı veya değiştirilmelidir.
Konveyör Sistemlerine Uygun Ürünler
YUFENG, toplu malzeme taşıma projeleri için entegre destek ürünleri sunarak müşterilerin eksiksiz konveyör çözümleri oluşturmasına yardımcı olur.
Konveyör Rulo Ürünleri
Destekleyici ürünler arasında tekneli avaralar, dönüş avaraları, darbeli avaralar, spiral kendi kendini temizleyen avaralar, lastik diskli dönüş avaraları ve kendinden hizalamalı avaralar yer alır.
Konveyör Aksesuarları
YUFENG, konveyör performansını artırmak için konveyör darbe yatakları, bant temizleyicileri, etek lastiği, aşınmaya dayanıklı kauçuk levhalar ve diğer aksesuarları tedarik etmektedir.
Komple Konveyör Bant Çözümleri
Mevcut konveyör bantları arasında EP kumaşlı konveyör bantlar, çelik kordlu konveyör bantlar, maden PVC/PVG katı dokuma bantlar ve şeritli bantlar yer almaktadır.
Malzeme Seçimi ve Kalite Kontrolü
Malzeme kalitesi, konveyör destek yapılarının servis ömrünü ve güvenliğini doğrudan etkiler. YUFENG güvenilir malzemeleri seçer ve sevkiyat öncesi muayene prosedürlerini gerçekleştirir.
Çelik Malzeme
Ana çerçevelerde standart uygulamalar için Q235B karbon çeliği ve daha yüksek yük kapasitesi gerektiren ağır hizmet tipi konveyör projeleri için Q355B yüksek dayanımlı düşük alaşımlı çelik kullanılır.
Yüzey İşlem
Mevcut yüzey işlemleri arasında elektrostatik epoksi sprey boyama ve sıcak daldırma galvanizleme yer alır. Müşteriler çalışma ortamına göre uygun korumayı seçebilir.
Bağlantı Elemanları ve Kaynak Malzemeleri
Güvenilir montaj için yüksek mukavemetli 8.8 sınıfı cıvatalar, yaylı rondelalar ve gevşemeyi önleyici somunlar kullanılır. Kaynak malzemeleri, yapısal sağlamlığı sağlamak için ana metal gereksinimlerine göre seçilir.
Her üretim partisi görünüm muayenesinden, boyut ölçümünden ve kaynak kalitesi kontrolünden geçer. Deformasyona sahip, kaynak yerleri eksik veya boyutsal sapma gösteren ürünler teslimattan önce reddedilir.
Standartlar ve Sertifikalar
YUFENG Konveyör Avara Çerçevesi, GB/T10595-2017, TD75 ve DT II(A) tasarım özellikleri dahil olmak üzere tanınmış konveyör ekipmanı standartlarına göre üretilmiştir. Ürünler ayrıca CEMA ve ISO uluslararası konveyör gerekliliklerine göre tasarlanmıştır.
YUFENG, uluslararası projeler için müşteri gereksinimlerine göre ISO9001:2015 kalite yönetim sertifikası, CE sertifikası, SGS denetim raporları ve diğer teknik belgeleri sağlayabilir.
04
Teknik Performans Göstergeleri
| Performans Öğesi | Standart Gereksinimi | Test Temeli |
|---|---|---|
| Nominal Yük Altında Çerçevenin İzin Verilen Sapması | ≤1/1000 açıklık | Fabrika Statik Yük Testi |
| Kaynak Dikiş Kalitesi | Çatlak, eksik nüfuz veya cüruf kalıntısı yok | Görsel ve Ultrasonik Nokta Denetimi |
| Sıcak Daldırma Galvanizleme Katman Kalınlığı | ≥65 mikron | Manyetik Kalınlık Ölçer Testi |
| Kurulum Deliği Konumu Toleransı | ±1,5 mm | Boyut Denetimi |
Paketleme ve Depolama
YUFENG, uluslararası nakliye sırasında çerçeveleri korumak için uygun paketleme yöntemleri kullanır.
Standart adetteki çerçeveler çelik şeritlerle paketlenir, ağır hizmet tipi ahşap paletlere yerleştirilir ve su geçirmez plastik filmle kaplanır. Özelleştirilmiş küçük partili çerçeveler, çarpışma deformasyonunu önlemek için kontrplak ahşap kutularda paketlenir.
Depolama sırasında ürünler kuru ve havalandırmalı depolarda saklanmalıdır. Kaplamanın hasar görmesini ve çeliğin korozyonunu önlemek için, su geçirmez koruma olmadan uzun süre dış mekana maruz kalmaktan kaçınılmalıdır.
05
Hızlı Teklif Nasıl Alınır?
Doğru Konveyör Avara Çerçevesi modelini tavsiye etmek ve doğru bir fiyat teklifi sunmak için müşterilerin konveyör bant genişliğini, gerekli çerçeve tipini, oluk açısını, yüzey işleme gereksinimlerini ve uygulama ortamını sağlaması gerekir.
Madencilik, liman, çimento veya yer altı uygulaması, sipariş miktarı ve varış limanı gibi ek bilgiler, YUFENG mühendislerinin uygun yapıyı seçmesine ve etkili bir teklif çözümü sağlamasına yardımcı olacaktır.
Sıkça Sorulan Sorular
Doğru avara çerçeve tipini nasıl seçerim?
Seçim konveyör bölümüne, malzeme yüküne, darbe seviyesine ve çalışma ortamına bağlıdır. Oluk çerçeveleri bölümleri taşımak için kullanılır, geri dönüş çerçeveleri boş bantları destekler ve yükleme alanları için darbe çerçeveleri önerilir.
YUFENG avara çerçevelerini çizimlere göre özelleştirebilir mi?
Evet. YUFENG, müşteri çizimlerine ve konveyör gereksinimlerine göre çerçeve boyutlarını, montaj deliklerini, kurulum yöntemlerini ve yüzey işlemlerini özelleştirebilir.
YUFENG avara çerçeveleri için hangi malzemeler kullanılıyor?
Standart çerçevelerde Q235 karbon çeliği kullanılırken, ağır hizmet uygulamaları için Q355 yüksek dayanımlı çelik mevcuttur. Yüzey koruması sprey boyama veya sıcak daldırma galvanizlemeyi içerebilir.
YUFENG çerçeveleri CEMA konveyör sistemleriyle uyumlu mudur?
Evet. YUFENG, uluslararası uygulamalar için TD75, DT II(A), CEMA ve ilgili konveyör sistemi gereksinimlerine göre avara çerçeveleri tasarlar.
YUFENG hangi sertifikaları sağlayabilir?
YUFENG, proje gereksinimlerine göre ISO9001:2015, CE, SGS denetim raporlarını ve ilgili teknik belgeleri sağlayabilir. Ürünler aynı zamanda CEMA standartlarına göre üretilmekte olup MSHA ve TUV ile ilgili proje gereksinimlerini destekleyebilmektedir.
YUFENG Global İletişim Bilgileri
Konveyör avara çerçeve çözümleri, özelleştirilmiş konveyör bileşenleri ve komple dökme malzeme taşıma sistemleri için YUFENG, profesyonel teknik destek ve küresel ihracat hizmetleri sunmaktadır.
E-posta: jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil: +86 15318787602
Fabrika Adresi:Xiagou Köyü, ETDZ, Qingdao, Shandong, Çin
YUFENG, özelleştirilmiş konveyör çözümleri ve fabrika teklifleri için bizimle iletişime geçmek üzere dünya çapındaki madencilik şirketlerini, konveyör ekipmanı distribütörlerini, mühendislik yüklenicilerini ve endüstriyel ortaklarını memnuniyetle karşılamaktadır.
