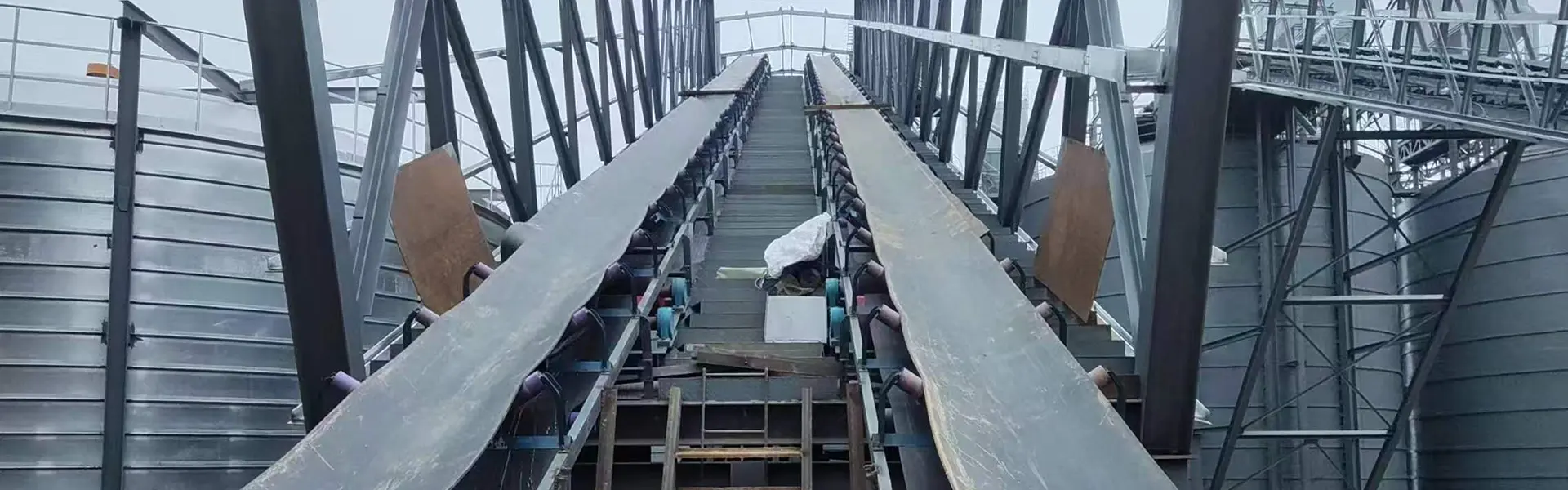

Konveyör Bant Takip Sistemleri için Profesyonel Eğitim ve Avara Rulo Hizalama Üreticisi
YUFENG Avara Silindirinin Eğitimi ve HizalanmasıKendi kendini eğiten merkezleme avara, sürtünmeli kendinden hizalamalı silindir veya bant izleme avara olarak da bilinen, konveyör çalışması sırasında yanal bant sapmasını düzeltmeye yardımcı olmak için tasarlanmıştır. Esas olarak malzeme dökülmesini, kenar aşınmasını ve dengesiz bant hareketini azaltmak için sürekli bant takibinin önemli olduğu uzun mesafeli bantlı konveyörlere kurulur.
Silindir düzeneği normalde bir ana taşıma silindiri, dikey kılavuz silindirler ve sallanabilir bir destek çerçevesinden oluşur. Konveyör bandı amaçlanan merkez hattından uzaklaştığında, kılavuz silindiri yanal kuvvet alır ve destekleyici çerçevenin sallanmasına neden olarak bandı tasarlanan çalışma pozisyonuna doğru geri yönlendiren düzeltici bir kuvvet oluşturur.
YUFENG, madencilik, çimento, liman, kimyasal ve diğer dökme malzeme taşıma sistemleri için sürtünme eğitimi avaraları, konik eğitim avaraları, V tipi dönüş hizalama avaraları, galvanizli konfigürasyonlar, HDPE versiyonları ve özel kılavuz rulo yapıları sağlar.
Avara Tiplerinin Eğitimi ve Hizalanması

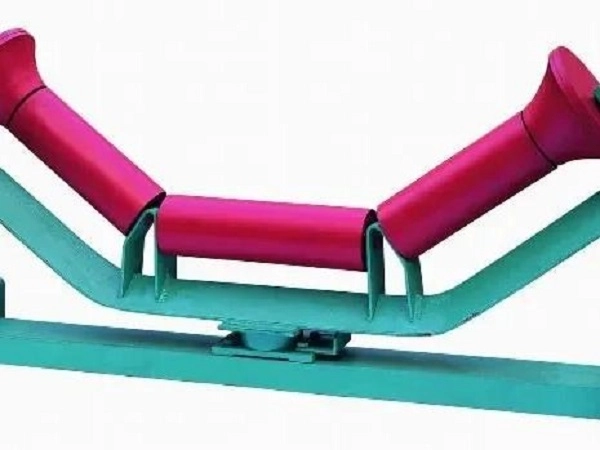

Sürtünme Eğitimi Avaranın Hizalanması
Sürtünme eğitimi hizalama avare, yanal bant hareketine yanıt vermek için yan kılavuz silindirleri olan bir döner çerçeve kullanır. Özellikle uzun mesafe ve ağır hizmet tipi konveyörlerin sık sık bant sapmasının kontrol edilmesi gereken üst taşıma bölümünde kullanılır.
Konik Eğitim Hizalama Avara
Konik silindir, pasif bir merkezleme etkisi sağlamak için konik geometrisinin neden olduğu silindir yüzey hızındaki farklılıkları kullanır. Tahıl, paketleme ve lojistik taşıma ekipmanları da dahil olmak üzere nispeten hafif yük taşıma sistemleri için uygundur.
V Tipi Dönüş Hizalama Avara
V tipi geri dönüş hizalama avaresi, boş geri dönüş kayışının yanal hareketini sınırlamak için V şeklinde bir konfigürasyonda düzenlenmiş iki silindir kullanır. Nispeten basit yapısı, onu geleneksel taşıma sistemlerinin alt dönüş bölümü için uygun kılar.
| Rulo Tipi | Temel Özellik | Uygulanabilir Çalışma Koşulu |
|---|---|---|
| Sürtünme Eğitimi Avaranın Hizalanması | Hassas yanal tepki ile döner çerçeve düzeltmesi | Üst taşıma bölümü ve uzun mesafeli ağır hizmet taşıma |
| Konik Eğitim Hizalama Avara | Konik silindir hızı farkı sayesinde pasif merkezleme | Hafif yük tahıl, lojistik ve genel taşıma |
| V Tipi Dönüş Hizalama Avara | V şeklindeki yapı dönüş kayışı hareketini sınırlar | Alt dönüş bölümü ve kuru malzeme taşıma |

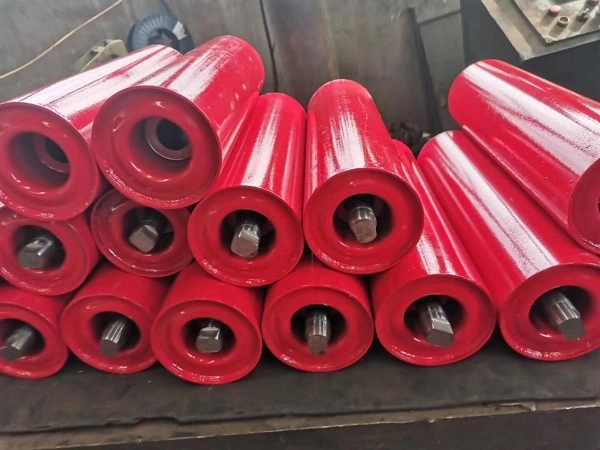

Otomatik Bant Takip Prensibi
Kayış Sapması Tespiti
Konveyör bandı normal çalışma konumundan yanal olarak hareket ettiğinde bant kenarı dikey kılavuz makaraya temas eder. Kılavuz silindiri yanal kuvveti destek çerçevesine aktarır.
Swing Frame Movement
Kılavuz kuvveti tüm hizalama avara düzeneğinin destek yapısı etrafında dönmesine neden olur. Salınım açısı, bant sapması ve hizalama mekanizmasının tasarımı ile belirlenir.
Düzeltici Kuvvet Üretimi
Makara çerçevesi banda göre yönünü değiştirdiğinde, bandın konveyörün merkez çizgisine doğru hareket etmesine yardımcı olmak için ters bir kılavuz kuvveti oluşturulur.
Kemerin Merkeze Dönüşü
Bant normal konumuna doğru geri hareket ettikçe, kılavuz makaraya etki eden yanal kuvvet azalır ve hizalama düzeneği normal konumuna dönerek çalışma sırasında sürekli izleme düzeltmesine olanak tanır.
Avara Konfigürasyonlarının Eğitimi ve Hizalanması

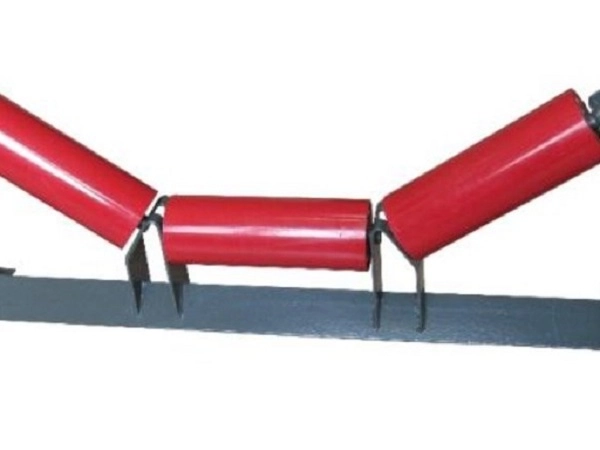

Üç Makaralı Tekne Sürtünme Eğitimi Avara
Üst taşıma bölümleri için iki taraflı dikey kılavuz makaralarla birleştirilmiş üç silindirli oluk gövdesi kullanılır. Bant sapmasını kontrol etmeye yardımcı olmak için uzun mesafeli ağır malzeme taşıma hatlarına uygun aralıklarla monte edilebilir.
Conical Training Idler Roller
Konik makaralı konfigürasyon, çevresel hızdaki farklılıklar yoluyla pasif bant merkezleme sağlar. Daha düşük çalışma gürültüsünün ve basit takip desteğinin gerekli olduğu hafif yük uygulamaları için uygundur.
V Tipi Dönüş Eğitimi Avara
V tipi yapı, yanal hareketi sınırlandırırken boş dönüş kayışını destekler. Uzun konveyörlerde dönüş tarafındaki bant izleme düzeninin bir parçası olarak kullanılabilir.
Sıcak Daldırma Galvanizli Eğitim Avara
Silindir ve destek braketi, açık depolar, limanlar ve nemli endüstriyel alanlar gibi dış mekan taşıma ortamlarında korozyon direncini artırmak için sıcak daldırma galvaniz işlemine tabi tutulur.
HDPE Kabuk Eğitim Avara
Ana silindir bir HDPE kabuk kullanırken kılavuz bileşenleri uygulamaya göre seçilir. Bu yapı, geleneksel çelik kabuk korozyonunu önler ve kimya tesislerinde, kıyı bölgelerinde ve tuzlu sis ortamlarında kullanılabilir.
Alev Geciktirici Anti-Statik Eğitim Avara
İletken ve alev geciktirici kılavuz rulo malzemeleri, bant izleme bileşenlerinin ek güvenlik gereksinimlerini karşılaması gereken geçerli yer altı kömür madeni taşıma sistemleri için yapılandırılabilir.
Teknik Özellikler
| Öğe | Şartname |
|---|---|
| Standart Rulo Çapı | 76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 mm |
| Eşleşen Bant Genişliği | 500–2400 mm |
| Türleri Hizalama | Sürtünme / Konik / V Tipi Dönüş |
| Dönüş Açısı | Standart sürtünme eğitimi konfigürasyonu için 15°–30° |
| Kılavuz Silindir Yüksekliği | Özelleştirilebilir |
| Kabuk Malzemesi | Q235 Karbon Çelik / HDPE / 304 Paslanmaz Çelik |
| Rulman | Yurtiçi Yüksek Hassasiyetli / SKF / FAG C3 İzni |
| Sızdırmazlık Koruması | Çift / Üçlü Kompozit Labirent Sızdırmazlık |
| Yüzey İşlem | Elektrostatik Püskürtme / Sıcak Daldırma Galvanizleme / PU Lagging |
| Başvuru | Madencilik / Çimento / Liman / Kimyasal / Dökme Malzeme Taşıma |
Özelleştirme Seçenekleri
Ana Silindir Kabuğu
YUFENG, yük, korozyon ve çevre gereksinimlerine göre Q235 karbon çeliği, HDPE ve 304 paslanmaz çelik ana silindir kabukları sağlayabilir.
Yüzey İşlem
Gerekli korozyon koruması, aşınma direnci ve çalışma ortamına göre elektrostatik püskürtme, sıcak daldırma galvanizleme ve PU kaplama seçenekleri mevcuttur.
Salıncak Mekanizması
Destek mekanizması, bant konumu ve izleme gereksinimine göre sürtünmeli salınım yapısı, konik pasif merkezleme yapısı veya V tipi geri dönüş hizalama yapısı olarak yapılandırılabilir.
Sızdırmazlık Sistemi
Rulman boşluğuna toz ve su girişini azaltmak için kauçuk temas contalı çift veya üçlü kompozit naylon labirent sızdırmazlık yapıları seçilebilir.
Rulman Yapılandırması
Konveyörün çalışma koşullarına ve müşteri gereksinimlerine göre yerli yüksek hassasiyetli rulmanlar veya ithal SKF/FAG C3 boşluklu rulmanlar belirlenebilir.
Özel Kılavuz Rulo Malzemeleri
Düşük sıcaklık, alev geciktirici ve antistatik kılavuz silindiri malzemeleri, özel maden ve soğuk bölge uygulamaları için yapılandırılabilir.
Hammadde ve Rulo Yapımı
Ana Silindir Kabuğu
Standart çelik makaralar Q235 yüksek frekanslı ERW çelik boru kullanırken, HDPE konfigürasyonları işlenmemiş HDPE malzemesini kullanır. Kabuk boyutları ve duvar kalınlığı gerekli konveyör yüküne göre ayarlanabilir.
Silindir Mili
Standart konfigürasyonlarda şaft için radyal ve salınım yükleri altında bükülmeye karşı direnç sağlayan 45# soğuk çekilmiş katı yuvarlak çelik kullanılmıştır.
Kılavuz Rulo Dış Katmanı
Yan kılavuz silindirleri, izleme düzeltmesi sırasında konveyör bant kenarıyla doğrudan sert teması azaltmak için aşınmaya dayanıklı doğal kauçuk veya poliüretan malzeme kullanabilir.
Salıncak Braketi
Döner çerçeve, tekrarlanan salınım hareketi için gerekli yapısal desteği sağlamak üzere entegre damgalama ve kaynak işlemleri kullanılarak Q235 kalınlığında çelik levhadan üretilebilir.
Sızdırmazlık Bileşenleri
High-toughness nylon labyrinth rings and weather-resistant nitrile rubber sealing rings are used to protect the bearing area against dust and moisture.
Hammadde Denetimi
Çelik borular, şaftlar ve rulmanlar, montaj sürecine girmeden önce uygulanabilir dönme direnci, boyutsal doğruluk ve yorulmayla ilgili özellikler açısından örneklenir. Niteliksiz malzemeler reddedilir.
Performans Göstergeleri
| Performans Öğesi | Standart Gereksinimi | Test Standardı |
|---|---|---|
| Dönme Direnci Katsayısı | ≤0,008 | ISO 15365 |
| Toz ve Suya Karşı Koruma Sınıfı | IP65 | IP Testi Standardı |
| Anma Salınım Hizmet Ömrü | ≥30.000 çalışma saati | Fabrika Dönüşü Yorulma Testi |
| Makara Kabuğu Eşmerkezliliği | ≤0,5 mm | Kadranlı Gösterge Testi |
| Kılavuz Rulo Kauçuk Aşınma Kaybı | ≤1,0 cm³/1,61 km | ISO 4649 |
| Salınım Çerçevesi Serbest Dönüş Açısı | 15°–30° | Fabrikaya Özel Test |
Gerçek izleme performansı bant genişliğine, bant gerginliğine, konveyör hizalamasına, silindir konfigürasyonuna, malzeme yüküne, kurulum konumuna ve çalışma koşullarına bağlıdır.
Konveyör Durumuna Göre Uygulamalar

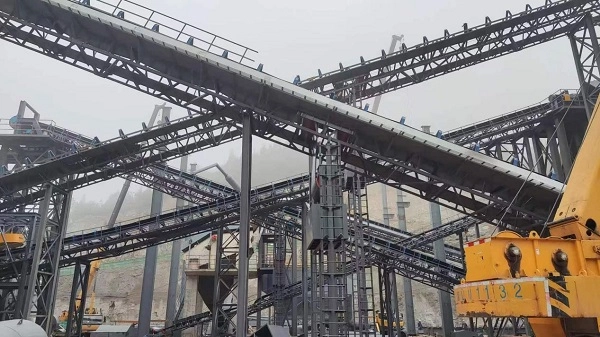

Uzun Mesafe Ağır Malzeme Taşıma
Sürtünme eğitimli hizalama avareleri, sürekli çalışma sırasında bant takibinin korunması gereken cevher, kömür, çimento hammaddeleri ve diğer ağır dökme malzemeleri taşıyan uzun mesafeli konveyörler için uygundur.
Hafif Yüklü Malzeme Taşıma
Konik eğitim avaraları, gerekli bant yükünün ve izleme kuvvetinin nispeten orta düzeyde olduğu tahıl, paketleme ürünleri ve hafif agregaların taşınması için kullanılabilir.
Dönüş Kayışı Hizalaması
Karmaşık mekanik düzeltme yapıları eklemeden yanal bant hareketini sınırlamaya yardımcı olmak için alt boş dönüş bölümünde V tipi dönüş hizalama makaraları kullanılır.
Dış Mekan Taşıma
Açık hava depoları, limanlar ve atmosferik nemin korozyonu hızlandırabileceği nemli dış ortamlar için galvanizli konfigürasyonlar seçilebilir.
Aşındırıcı Ortamlar
HDPE kabuk konfigürasyonları, metal korozyonunun azaltılmasının konveyör bileşen seçiminin önemli bir parçası olduğu kıyı, kimyasal ve tuzlu sis ortamları için düşünülebilir.
Yeraltı Madenciliği
Geçerli alev geciktirici ve antistatik kılavuz makara konfigürasyonları, ilgili güvenlik gerekliliklerine tabi olarak yer altı kömür madeni konveyör sistemleriyle kullanılabilir.
Kurulum ve Değiştirme
Yeni Konveyör Çerçevesi Düzeneği
Eğitim hizalama avara braketi, tasarlanan kurulum aralığına göre konveyör çerçevesine sabitlenmelidir. Daha sonra kılavuz silindirin yüksekliği, kılavuz silindir ile bant kenarı arasındaki açıklık yaklaşık 5-10 mm olacak şekilde ayarlanmalı ve çerçevenin tamamı serbestçe sallanabilmelidir.
Salınım Mekanizması Ayarı
Montajdan sonra braket tespit civataları tasarlanan salınım hareketini kısıtlamadan iyice sıkılmalıdır. Bant, izleme performansını doğrulamak ve gerekirse son braket konumu ayarına izin vermek için kontrollü koşullar altında çalıştırılmalıdır.
Aşınmış Silindirin Değiştirilmesi
Bakım öncesinde konveyör durdurulmalı ve güç kaynağından izole edilmelidir. Braket bağlantı elemanları gevşetildikten sonra hizalama tertibatının tamamı çıkarılabilir, hasarlı ana silindir veya kılavuz silindir ise yapının izin vermesi halinde ayrı ayrı değiştirilebilir.
Uzun Mesafe Düzeni
Yaklaşık 500 m'nin üzerindeki uzun mesafeli konveyör hatları için uygun aralıklarla eğitim hizalama avare grupları düzenlenebilir. Gerçek aralık, konveyör hizalamasına, bant davranışına ve çalışma koşullarına göre belirlenmelidir.
Eşleşen Konveyör Sistemi Ürünleri
Konveyör Bant Serisi
YUFENG, farklı konveyör konfigürasyonları için Kumaş Konveyör Bant, Çelik Kord Konveyör Bant, Yan Duvar Konveyör Bant, Boru Konveyör Bant, Desenli Konveyör Bant ve Pürüzlü Üst Konveyör Bant tedarik edebilmektedir.
Konveyör Rulo Serisi
Destekleyici ürünler arasında tekne taşıma avaraları, darbeli avaralar, geri dönüş avaraları, kendinden hizalanan makara düzenekleri ve ilgili braketler ve destek standları yer alır.
Kauçuk Aksesuarları
Konveyör kurulumu, bakımı ve saha onarımı için aşınmaya dayanıklı kauçuk levhalar, konveyör etekleri, vulkanizasyon onarım yapıştırıcıları ve yama kitleri mevcuttur.
HDPE Boru Hattı Serisi
Madencilik ve endüstriyel projelerde yardımcı su ve çamur taşıma uygulamaları için HDPE Su Borusu ve HDPE Araştırma Borusu tedarik edilebilmektedir.
Özel İşleme
YUFENG, müşterinin çalışma çizimlerine ve konveyör gereksinimlerine göre silindir çapını, kılavuz silindir yüksekliğini, dönüş açısını, şaft boyutlarını ve sızdırmazlık yapısını ayarlayabilir.
Standartlar ve Kalite Dokümantasyonu
Konveyör Standartları
YUFENG Eğitim ve Avara Silindirlerini Hizalama, konveyör ekipmanı ve silindir performansı için CEMA, GB/T10595 ve ISO15365 gerekliliklerine göre üretilmektedir.
Güvenlik Gereksinimleri
Yeraltı madenciliğine yönelik konfigürasyonlar, geçerli kömür madeni güvenlik gerekliliklerine göre üretilebilir. Geçerli sertifika, nihai ürün konfigürasyonuna ve amaçlanan kullanıma bağlıdır.
Kalite Belgeleri
Mevcut belgeler arasında ISO9001 kalite yönetimi sertifikası, CE ihracat belgeleri, SGS hammadde denetim raporları, kömür madeni güvenlik testi belgeleri ve fabrika salınım-yorulma ve hizmet ömrü test raporları bulunabilir.
Paketleme ve Depolama
Küçük Çaplı Hizalama Avara Grupları
76, 89 ve 108 mm'lik hizalama avara düzenekleri çelik telle demetlenebilir, millere koruyucu kapaklar takılabilir ve nakliye için masif ahşap kutularda paketlenebilir.
Büyük Ağır Hizalamalı Avara Çerçeveleri
168, 194 ve 219 mm'lik ağır hizalamalı avara grupları, nakliye sırasında braket çiziklerini ve yüzey hasarını azaltmak için ahşap paletler üzerine yerleştirilebilir ve plastik film ile korunabilir.
HDPE Avaraların Hizalanması
HDPE konfigürasyonları, yükleme ve boşaltma sırasında yüzey çarpışmasını ve deformasyonu azaltmak için köpük veya diğer yastıklama malzemeleriyle ayrılabilir.
Depolama Gereksinimleri
Eğitim hizalama avaraları, önerilen istifleme yüksekliği 1,2 m'yi aşmayan paletler üzerinde yatay olarak depolanmalıdır. Dış mekan depolamasında su geçirmez kaplama kullanılmalı ve yağmur suyuna ve doğrudan güneş ışığına uzun süre maruz kalmaktan kaçınılmalıdır.
Doğru Eğitim ve Avara Silindirinin Hizalanması Nasıl Seçilir
Konveyör Konumu
İlk olarak, üst taşıma bölümü için mi yoksa alt geri dönüş bölümü için hizalama makarasının gerekli olup olmadığını belirleyin. Sürtünme eğitimli avaralar genellikle taşıma bölümleri için kullanılırken, V tipi yapılar genellikle dönüş bölümleri için kullanılır.
Bant Genişliği ve Makara Çapı
Uygun rulo çapını, rulo uzunluğunu, şaft konfigürasyonunu ve kılavuz rulo boyutlarını belirlemek için konveyör bant genişliğini ve mevcut çerçeve boyutlarını sağlayın.
Konveyör Uzunluğu ve Yükü
Konveyör uzunluğu, bant gerginliği ve malzeme yükü gerekli izleme yapısını etkiler. Uzun mesafeli ağır yük sistemleri genellikle kısa hafif yük konveyörlerine göre daha duyarlı eğitim rölanti konfigürasyonları gerektirir.
Çalışma Ortamı
Karbon çeliği, galvanizli, HDPE veya paslanmaz çelik yapıları seçerken nem, tuz serpintisi, kimyasallara maruz kalma, sıcaklık ve dış koşullar dikkate alınmalıdır.
Kayış Sapma Özellikleri
Uygun eğitim mekanizmasını seçmeden önce bant sapmasının sıklığı ve ciddiyeti konveyör hizalaması, yükleme koşulları ve mevcut avara düzeniyle birlikte değerlendirilmelidir.
Eğitim ve Avara Hizalama Teklifi İsteyin
Gerekli Teknik Parametreler
Doğru bir fiyat teklifi için eşleşen konveyör bandı genişliğini, silindir dış çapını, sürtünme, konik veya V tipi geri dönüş gibi hizalama avara tipini, çalışma ortamını, toplam sipariş miktarını ve hedef teslimat portunu sağlayın.
YUFENG teknik mühendisleri, konveyör uygulamasına göre uygun rulo konfigürasyonunu, kılavuz rulo boyutlarını, dönüş yapısını, rulman ve sızdırmazlık sistemini değerlendirebilir.
YUFENG Küresel İletişim Bilgileri
E-posta
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil
+86 15318787602
Fabrika Adresi
Xiagou Villege, ETDZ, Qingdao, Shandong, Çin
- View as

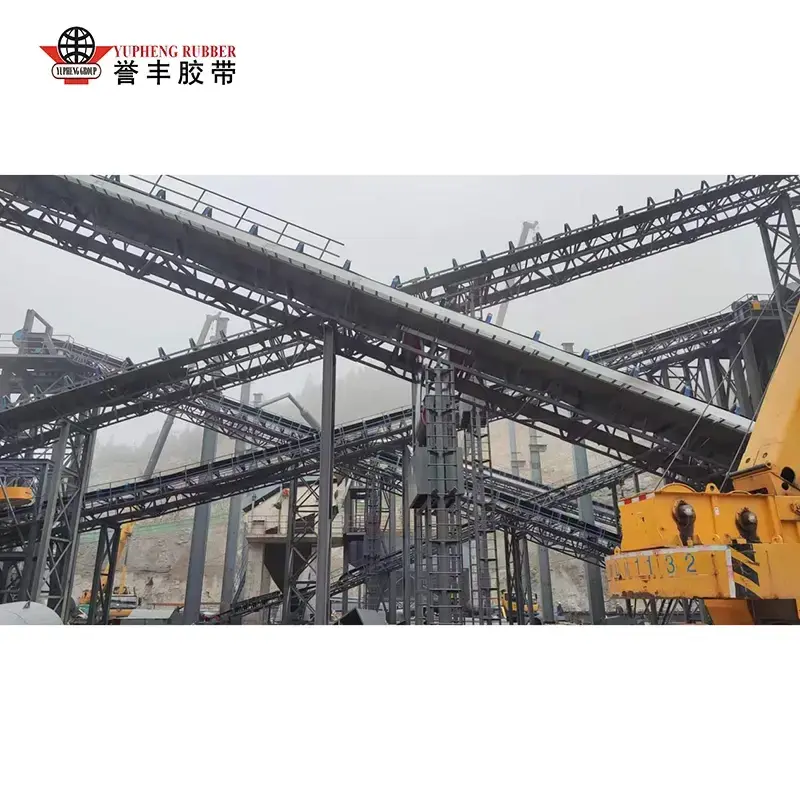

Kendinden Hizalamalı Avara Silindiri
Kendinden hizalamalı avara silindiri, özel olarak YUFENG tarafından üretilen, ağır dökme malzeme taşıma hatlarında bant gezinmesi ve sapmanın evrensel konveyör sıkıntı noktasını çözmek için tasarlanmış bir otomatik bant izleme bileşenidir. Profesyonel bir ağır hizmet konveyör rulosu üreticisi olarak, mekanik endüksiyon pivot yapısını ve çok kademeli labirent sızdırmazlık teknolojisini YUFENG Kendinden Hizalamalı Avara Rulosuna entegre ederek düzenli manuel kalibrasyona gerek kalmadan anında otomatik bant merkezleme sağlıyoruz.Komple Avara Düzeneği

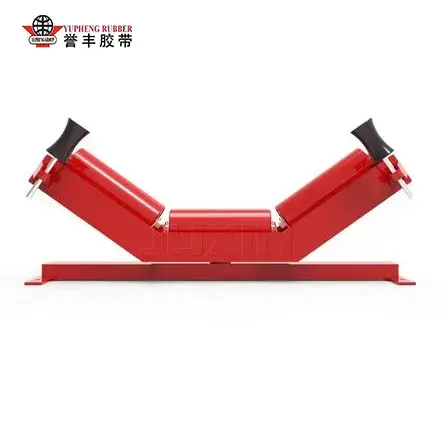

Oluklu Kendinden Hizalamalı Avara
Ağır hizmet tipi taşıma sistemlerinde doğru bant takibini koruyan YUFENG Oluklu Kendinden Hizalamalı Avara, düzensiz yükleme, uzun mesafeli çalışma ve çerçeve sapmasından kaynaklanan yanal bant hareketini otomatik olarak düzeltir. Döner kılavuz tasarımına sahip 3 silindirli oluk yapısı, kumaş ve çelik kord bantlarını ortalanmış tutarken kenar aşınmasını ve malzeme dökülmesini azaltır. Sızdırmaz yataklar ve korozyona dayanıklı bileşenlerle üretilen bu ürün, madencilik, limanlar, çimento ve diğer zorlu endüstriyel ortamlarda güvenilir performans sunar.

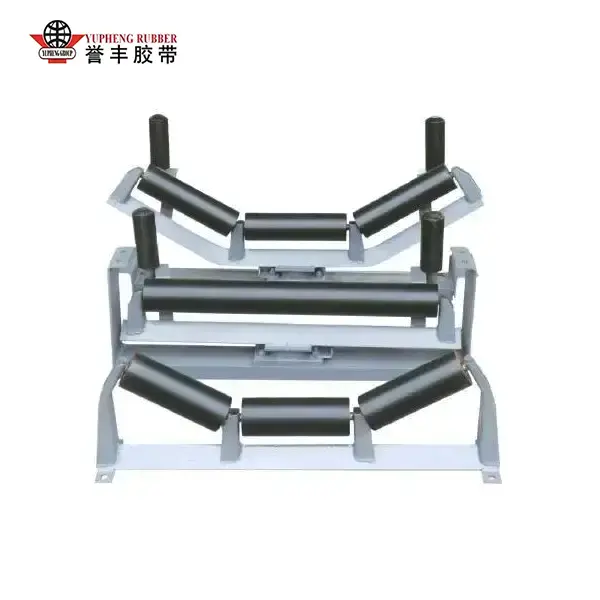

Kendinden Hizalamalı Avara Dönüşü
