Ağır Hizmet Konveyör Sistemleri için Fabrikadan Doğrudan Dönüşlü Avara Silindiri
YUFENG Dönüş Avara SilindiriGeri dönüş silindiri veya arka konveyör avara olarak da bilinen, boş konveyör bandını tahrik veya kuyruk bölümüne geri giderken desteklemek için bantlı konveyörün alt geri dönüş bölümüne monte edilir. Ana işlevleri bant şeklini korumak, sarkmayı azaltmak, düzgün geri dönüş hareketini desteklemek ve istikrarlı bant takibinin korunmasına yardımcı olmaktır.
YUFENG madencilik, çimento, limanlar, kimya tesisleri, enerji santralleri ve diğer dökme malzeme taşıma uygulamaları için düz paralel, V tipi merkezlemeli, spiral kendi kendini temizleyen, HDPE korozyon önleyici, galvanizli ve kauçuk disk dönüş avaraları tedarik etmektedir. Bant genişliğine, malzeme özelliklerine ve çalışma ortamına göre farklı kabuk malzemeleri, yüzey işlemleri, sızdırmazlık yapıları ve yatak konfigürasyonları seçilebilir.
Standart dış çaplar 76, 89, 108, 114, 133, 168, 194 ve 219 mm'dir; silindir uzunluğu ve duvar kalınlığı konveyör çerçeve çizimlerine göre mevcuttur. Silindirler yaygın DTII, TD75 ve CEMA konveyör yapılarıyla uyumlu olacak şekilde tasarlanmıştır.

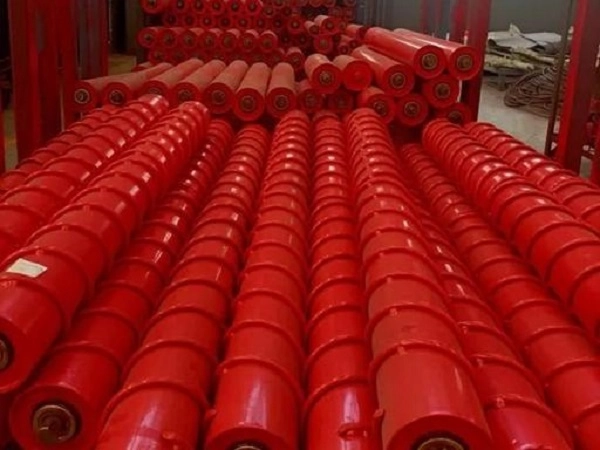

Farklı Konveyör Koşullarına Uygun Tipler
Düz Paralel Dönüşlü Avara Silindiri
Düz paralel dönüşlü avara, yüksüz bandı desteklemek için tek bir düz silindirik makara kullanır. Basit yapısı, temel geri dönüş bandı desteğinin gerekli olduğu, kuru ve nispeten yapışkan olmayan malzemeleri taşıyan geleneksel taşıma hatları için uygundur.
V-Tipi Merkezleme Dönüş Avara Silindiri
V tipi geri dönüş makarası, ek bant merkezleme kılavuzu sağlamak için V konfigürasyonunda düzenlenmiş iki silindir kullanır. Sürekli geri dönüş işlemi sırasında bant sapmasının meydana gelebileceği uzun mesafeli taşıma hatları için uygundur.
Spiral Kendi Kendini Temizleyen Dönüş Avara Silindiri
Spiral dönüşlü avara, konveyör bandının arkasından kil, ıslak kum ve diğer yapışkan malzemelerin çıkarılmasına yardımcı olmak için sarmal bir yüzey profili kullanır. Islak madenler, kil ocakları ve geri taşınan yapışma özelliği yüksek malzemelerin taşınmasına yönelik taşıma sistemleri için uygundur.
HDPE Plastik Dönüş Avara Silindiri
HDPE dönüş avarasında pasa, neme ve seçilen kimyasal maddelere karşı dayanıklı, metalik olmayan bir kabuk kullanılır. Daha düşük çalışma gürültüsü ve korozyona dayanıklı yapısı, onu kıyı limanları, kimya tesisleri ve nemli endüstriyel ortamlar için uygun kılar.
| Rulo Tipi | Temel Özellik | Uygulanabilir Çalışma Koşulu |
|---|---|---|
| Düz Paralel Dönüş Avara | Basit yapı ve temel kayış desteği | Kuru dökme malzemeler ve geleneksel dönüş bölümleri |
| V Tipi Dönüş Avara | Geliştirilmiş bant merkezleme özelliği | Bant sapmasına eğilimli uzun mesafeli taşıma hatları |
| Spiral Kendi Kendini Temizleyen Geri Dönüş Avara | Yapışkan malzemeyi bant yüzeyinden çıkarır | Islak maden, kil ve yapışkan malzeme taşıma |
| HDPE Plastik Dönüş Avara | Paslanmaz, korozyona dayanıklı ve düşük gürültü | Kıyı, nemli ve kimyasal ortamlar |
Farklı Konveyör Uygulamalarına Yönelik Konfigürasyonlar
Düz Paralel Dönüş Silindiri
Düz paralel konfigürasyon, alt boş bant bölümü için standart geri dönüş desteği çözümüdür. Dönüş bandının normal hizalama gereksinimlerine sahip olduğu kömür, kireçtaşı, kum ve diğer nispeten kuru dökme malzemeler için uygundur.
V Tipi Merkezleme Geri Dönüş Silindiri
V tipi konfigürasyon, bant dönüş bölümü boyunca hareket ettikçe ilave yanal kılavuzluk sağlar. Uzun konveyör sistemlerinde sol-sağ bant hareketinin sınırlandırılmasına ve konveyör tasarımı izin verdiğinde ek düzeltici bileşenlere olan bağımlılığın azaltılmasına yardımcı olabilir.
Spiral Kendi Kendini Temizleyen Geri Dönüş Silindiri
Spiral yapı, yapışkan malzeme artıklarını taşıyan dönüş bantları için tasarlanmıştır. Helisel profil, silindir etrafında malzeme birikmesini azaltmak için bant yüzeyinden birikmiş kil, çamur ve ıslak kumun temizlenmesine yardımcı olur.
Sıcak Daldırma Galvanizli Dönüş Rulosu
Sıcak daldırma galvanizleme, çelik silindir yüzeyine ek korozyon koruması sağlar. Bu konfigürasyon, geleneksel işlenmemiş çeliğin daha çabuk paslanabileceği dış mekan depoları, açık hava taşıma hatları ve diğer nemli ortamlar için uygundur.
HDPE Korozyon Önleyici Dönüş Silindiri
HDPE kabuk, geleneksel çelik yüzey pasını ortadan kaldırır ve neme, tuz spreyine ve seçilen kimyasal maddelere karşı direnç sağlar. Sahil terminalleri, kimya atölyeleri ve diğer aşındırıcı ortamlar için uygundur.

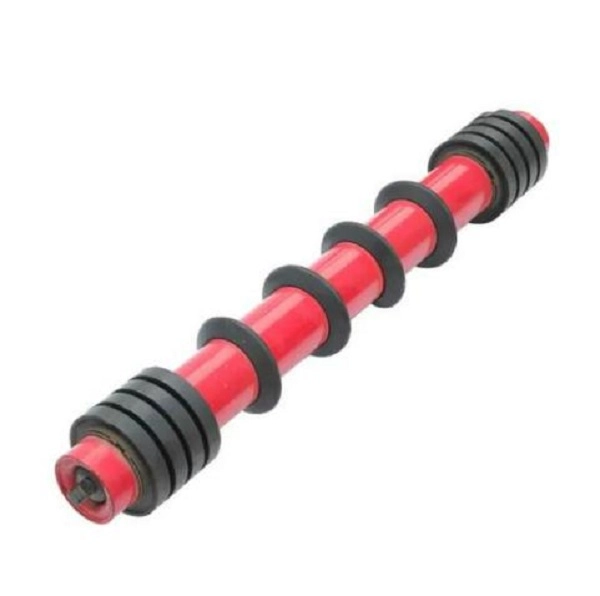

Lastik Disk Dönüş Silindiri
Geri dönüş kayışıyla esnek temas sağlamak için silindir şaftı boyunca lastik diskler düzenlenmiştir. Yapı, kayış titreşiminin bir kısmını emebilir ve geri dönüş kayışı ile sert çelik makara yüzeyi arasındaki doğrudan aşınmayı azaltabilir.
Özellikler
Rulo Çapı
YUFENG, 76, 89, 108, 114, 133, 168, 194 ve 219 mm'lik standart dış çaplar sunmaktadır. Çap seçiminde bant hızı, bant genişliği, geri dönüş yükü, konveyör uzunluğu ve konveyör çerçevesinin tasarım gereksinimleri dikkate alınmalıdır.
Bant Genişliği Eşleştirme
Dönüş avara aralığı, yaklaşık 500–2400 mm genişlikteki konveyör bantları için tasarlanmıştır. Makara uzunluğu ve şaft boyutları, gerçek çerçeve ve braket boyutlarına göre özelleştirilebilir.
Konveyör Çerçevesi Uyumluluğu
YUFENG Dönüş Avara Silindiri ürünleri DTII, TD75 ve CEMA tipi konveyör yapıları için yapılandırılabilir. Alıcılar, mevcut bir konveyör sistemindeki silindirleri değiştirirken mevcut silindir boyutlarını veya çerçeve çizimlerini sağlamalıdır.
Kemer Uyumluluğu
Rulolar bant genişliğine, dönüş yapısına ve konveyör düzenine göre Kumaş Konveyör Bant, Çelik Kord Konveyör Bant, Yanak Konveyör Bant ve Boru Konveyör Bant sistemleri ile eşleştirilebilir.
Malzeme ve Sızdırmazlık Seçenekleri
Rulo Kabuk Malzemesi
Mevcut kabuk malzemeleri arasında Q235 karbon çeliği, HDPE ve 304 paslanmaz çelik bulunmaktadır. Karbon çeliği genel ağır hizmet taşıma için, HDPE korozyona duyarlı ortamlar için ve 304 paslanmaz çelik ise daha yüksek korozyon direnci gerektiren uygulamalar için uygundur.
Yüzey İşlem
Yüzey işleme seçenekleri arasında elektrostatik sprey kaplama, sıcak daldırma galvanizleme ve kauçuk disk kaplama yer alır. Seçilen uygulama dış mekan nemi, aşındırıcı ortam, darbe ve kemer teması gereksinimlerine göre eşleştirilebilir.
Sızdırmazlık Yapısı
Rulman boşluğuna toz ve su girişini sınırlandırmaya yardımcı olmak için ikili ve üçlü kompozit naylon labirent sızdırmazlık sistemleri kullanılabilir. Kauçuk temas contaları, rulman düzeneği çevresinde ek bir bariyer sağlayabilir.
Rulman Yapılandırması
Yerli yüksek hassasiyetli rulmanlar veya ithal SKF/FAG C3 boşluklu rulmanlar, çalışma gereksinimlerine, sürekli çalışma koşullarına ve müşteri spesifikasyonlarına göre seçilebilir.
Özel Çalışma Koşulları
Gerçek uygulamaya göre, yer altı kömür madenciliği için alev geciktirici ve antistatik geri dönüş silindirleri veya soğuk bölge açık ocak madenleri için düşük sıcaklığa dayanıklı silindirler gibi özel konfigürasyonlar düşünülebilir.
Destek Braketleri
YUFENG, seçilen rulonun konveyör çerçevesi ve kurulum yapısı ile eşleştirilebilmesi için farklı boyutlarda geri dönüş rulosu destek braketleri tedarik edebilir.
Yapı ve Hammaddeler
Rulo Kabuğu
Standart çelik geri dönüş silindirleri Q235 yüksek frekanslı ERW çelik boru kullanırken, HDPE versiyonları işlenmemiş HDPE malzemesini kullanır. Kabuk et kalınlığı, silindir uzunluğuna, yüke ve gerekli yapısal dayanıklılığa göre ayarlanabilir.
Silindir Mili
Şaft için standart konfigürasyonlarda 45# soğuk çekilmiş katı yuvarlak çelik kullanılmış olup, sürekli çalışma sırasında bükülmeye ve deformasyona karşı direnç sağlar.
Rulman
Döner aksamda C3 boşluklu sabit bilyalı rulmanlar kullanılmıştır. Rulman seçimi, konveyörün sürekli çalışması sırasında dönme direncini, sıcaklık artışını ve servis ömrünü etkiler.
Sızdırmazlık Bileşenleri
Sızdırmazlık yapısı, yatak boşluğuna toz ve su girmesini azaltmak için yüksek tokluklu naylon labirent halkalar ve hava koşullarına dayanıklı nitril kauçuk sızdırmazlık halkaları içerebilir.
Hammadde Denetimi
Çelik borular, miller ve rulmanlar montaj sürecine girmeden önce numunelenir ve kontrol edilir. Fabrika denetim gerekliliklerini karşılamayan malzemeler üretimden önce reddedilir.
Performans Göstergeleri
| Performans Öğesi | Standart Gereksinimi | Test Standardı |
|---|---|---|
| Dönme Direnci Katsayısı | ≤0,008 | ISO 15365 |
| Toz ve Suya Karşı Koruma Sınıfı | IP65 | IP Testi Standardı |
| Nominal Yük Hizmet Ömrü | ≥30.000 çalışma saati | Fabrikada Hızlandırılmış Yaşlandırma Testi |
| Makara Kabuğu Eşmerkezliliği | ≤0,5 mm | Kadranlı Gösterge Testi |
| Yaşlanma Karşıtı Süre Rulman | ≥500 saat yüksek sıcaklıkta yaşlandırma testi | Dahili Laboratuvar Testi |
| Eksenel Statik Yük Kapasitesi | Deformasyon olmadan nominal yükün 1,5 katı | Statik Basınç Testi |
Gerçek silindir performansı çapa, kabuk duvar kalınlığına, yatak tipine, sızdırmazlık yapısına, konveyör hızına, bant gerginliğine, çevre koşullarına ve bakım uygulamalarına bağlıdır.
Standartlar ve Kalite Dokümantasyonu
Konveyör Endüstrisi Standartları
YUFENG Dönüş Avara Silindiri ürünleri, konveyör ekipmanı ve silindir performansı için CEMA, GB/T10595 ve ISO15365 gerekliliklerine referansla üretilmektedir.
Güvenlik Gereksinimleri
Yeraltı madenciliği uygulamalarına yönelik dönüş silindirleri, geçerli kömür madeni güvenlik gerekliliklerine göre yapılandırılabilir. Tam güvenlik belgeleri seçilen ürüne ve amaçlanan uygulamaya bağlıdır.
Belgeleri Dışa Aktar
Mevcut belgeler arasında ISO9001 kalite yönetimi sertifikası, CE ihracat belgeleri, SGS hammadde denetim raporları, kömür madeni güvenlik testi belgeleri ve ürüne ve hedef pazara göre fabrika rotasyon direnci ve hizmet ömrü test raporları bulunabilir.
Kurulum ve Değiştirme
Yeni Konveyör Çerçevesi Düzeneği
Geri dönüş silindiri destek braketi, tasarlanan aralığa göre konveyör çerçevesine sabitlenir. Makara milinin her iki ucu braket montaj delikleriyle hizalanır ve belirtilen pimler veya cıvatalarla sabitlenir. Konveyör devreye alınmadan önce silindir anormal bir direnç olmadan serbestçe dönmelidir.
Aşınmış Dönüş Silindirinin Değiştirilmesi
Değiştirmeden önce konveyör durdurulmalı ve güç kaynağı izole edilmelidir. Şaft kilitleme bileşenlerini çıkardıktan sonra hasarlı geri dönüş silindiri çıkarılabilir ve yeni bir üniteyle değiştirilebilir. Konveyörü yeniden başlatmadan önce yeni silindirin esnek dönüşü açısından kontrol edilmelidir.
V Tipi Dönüş Silindiri Düzenlemesi
Bant takibinin ek destek gerektirdiği uzun mesafeli taşıma hatlarında V tipi dönüş ruloları uygun aralıklarla yerleştirilebilir. Gerçek aralıklar konveyör yapısına, bant davranışına ve çalışma koşullarına göre belirlenmelidir.
Spiral Rulo Kurulumu
Bandın geri taşınmasının dönüş tarafında birikebileceği ıslak veya yapışkan malzeme taşıyan konveyörlerde spiral kendi kendini temizleyen dönüş silindirleri kullanılmalıdır. Kurulum, spiral yüzeyin bandın çalışma yönüne ve konveyör yapısına uygun olmasını sağlamalıdır.
Başvuru Koşulları
Kuru Dökme Malzeme Taşıma
Düz paralel dönüş silindirleri, kömür, kireçtaşı, kum ve agrega gibi nispeten kuru malzemeleri taşıyan geleneksel konveyörler için uygundur.
Uzun Mesafe Konveyör Hatları
Uzun konveyör hatlarının geri dönüş stroku sırasında gelişmiş bant takibi gerektirdiği durumlarda V tipi merkezleme dönüş silindirleri seçilebilir.
Islak ve Yapışkan Malzemeler
Spiral kendi kendini temizleyen geri dönüş silindirleri, ıslak madenler, kil ocakları ve yapışkan malzemenin konveyör bandının arka yüzeyine yapıştığı diğer uygulamalar için uygundur.
Kıyı ve Kimyasal Ortamlar
Çalışma koşullarına bağlı olarak tuz serpintisine, neme veya seçilen aşındırıcı ortamlara maruz kalan alanlar için HDPE veya galvanizli dönüş ruloları seçilebilir.
Hassas Kumaş Taşıma Bantları
Titreşimi ve temas aşınmasını azaltmak için silindir ile geri dönüş kayışı arasında ilave esnekliğin gerekli olduğu durumlarda lastik disk geri dönüş silindirleri düşünülebilir.
Eşleşen Konveyör Sistemi Ürünleri

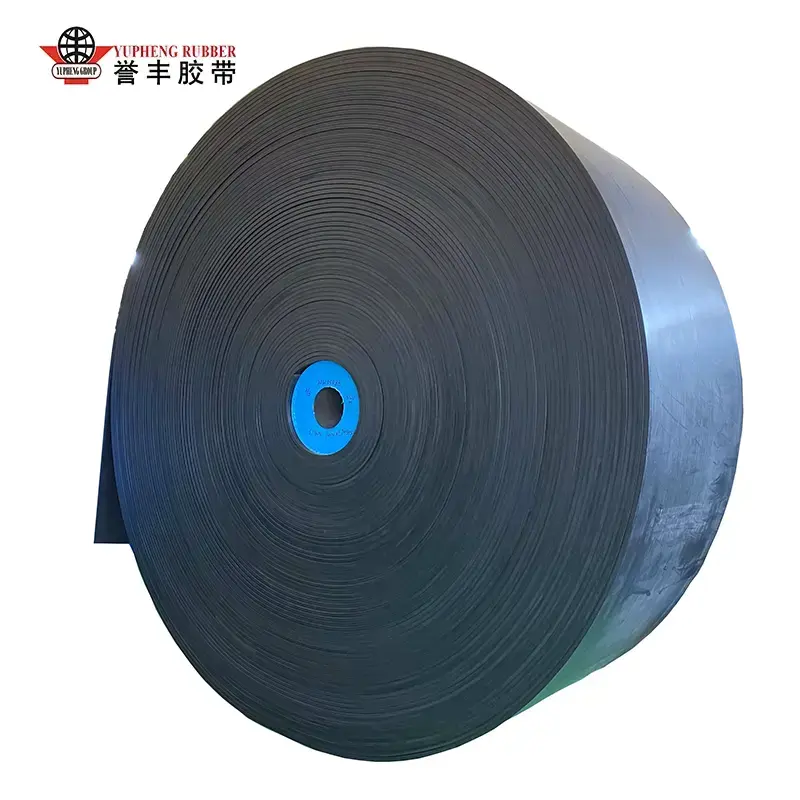

Konveyör Bant Serisi
YUFENG, komple dökme malzeme taşıma sistemleri için Kumaş Konveyör Bant, Çelik Kord Konveyör Bant, Yan Duvar Konveyör Bant, Boru Konveyör Bant, Desenli Konveyör Bant ve Pürüzlü Üst Konveyör Bant tedarik edebilir.
Diğer Konveyör Ruloları
Destekleyici ürünler arasında tekneli taşıma avaraları, darbeli avaralar, kendinden hizalanan avaralar ve bunlara karşılık gelen braketler ve destek standları yer alır.
Kauçuk Aksesuarları
Konveyör kurulumu, bakımı ve saha onarımı için aşınmaya dayanıklı kauçuk levhalar, konveyör süpürgelik lastiği, vulkanizasyon onarım yapıştırıcıları ve yama kitleri temin edilebilir.
HDPE Boru Hattı Serisi
Madencilik ve endüstriyel projelerde yardımcı su ve çamur taşıma uygulamaları için HDPE Su Borusu ve HDPE Araştırma Borusu tedarik edilebilmektedir.
Özel İşleme
Rulo çapı, et kalınlığı, şaft boyutları, sızdırmazlık yapısı ve diğer parametreler müşterinin çalışma çizimlerine ve konveyör gereksinimlerine göre ayarlanabilir.
Paketleme ve Depolama
Küçük Çaplı Dönüş Makaraları
76, 89 ve 108 mm'lik dönüş makaraları çelik tel ile demetlenebilir, her iki mil ucuna koruyucu kapaklar takılabilir ve uluslararası nakliye için masif ahşap kutularda paketlenebilir.
Büyük Ağır Dönüş Silindirleri
168, 194 ve 219 mm'lik rulolar, yüzey çizilmesini ve korozyonu azaltmak için ahşap paletler üzerine yerleştirilebilir, koruyucu plastik filmle sarılabilir ve konteyner taşımacılığı için sabitlenebilir.
HDPE Plastik Geri Dönüş Makaraları
HDPE silindirler, yükleme, boşaltma ve nakliye sırasında yüzey çarpışmasını ve hasarı azaltmak için köpük veya diğer yastıklama malzemeleriyle ayrılabilir.
Depolama Gereksinimleri
Dönüş silindirleri, önerilen istifleme yüksekliği 1,2 m'yi aşmayan paletler üzerinde yatay olarak depolanmalıdır. Açık havada depolanırken su geçirmez branda kullanılmalı ve yağmur suyuna uzun süre maruz kalmaktan kaçınılmalıdır.
Doğru Dönüş Avara Silindiri Nasıl Seçilir
Konveyör Bant Genişliği
Uygun silindir uzunluğunun, şaft konfigürasyonunun ve braket boyutunun onaylanabilmesi için konveyör bant genişliğini ve mevcut çerçeve boyutlarını sağlayın.
Dönüş Silindiri Tipi
Düz, V tipi, spiral, HDPE ve kauçuk disk dönüş ruloları bant izleme gereksinimlerine, malzeme yapışmasına, nem ve korozyon koşullarına göre seçilmelidir.
Çalışma Ortamı
Nem, tuz spreyi, kimyasallara maruz kalma ve sıcaklık koşulları dahil olmak üzere maden, liman, kimyasal veya diğer çalışma ortamları hakkında bilgi sağlayın. Bu, uygun kabuk malzemesinin ve yüzey işleminin belirlenmesine yardımcı olur.
Malzeme Yapışma
Bandın dönüş tarafında ıslak kil, çamur veya yapışkan malzeme kalma eğiliminde olduğunda, malzeme birikimini azaltmak için kendi kendini temizleyen spiral bir geri dönüş silindiri düşünülebilir.
Bant Takip Gereksinimi
Bant sapmasına eğilimli uzun mesafeli konveyör hatları için V tipi merkezleme geri dönüş silindirleri, dönüş tarafı hizalama düzenlemesinin bir parçası olarak değerlendirilebilir.
Dönüş Avara Silindiri Teklifi İsteyin
Gerekli Teknik Parametreler
Doğru bir fiyat teklifi için eşleşen konveyör bant genişliğini, rulo dış çapını, düz, V tipi, spiral veya HDPE gibi dönüş avara tipini, çalışma ortamını, malzeme özelliklerini, toplam sipariş miktarını ve hedef teslimat portunu sağlayın.
YUFENG teknik mühendisleri, gerçek konveyör sistemine göre uygun rulo çapını, kabuk malzemesini, yatak konfigürasyonunu, sızdırmazlık yapısını ve destek braketini değerlendirebilir.
YUFENG Küresel İletişim Bilgileri
E-posta
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil
+86 15318787602
Fabrika Adresi
Xiagou Villege, ETDZ, Qingdao, Shandong, Çin
- View as

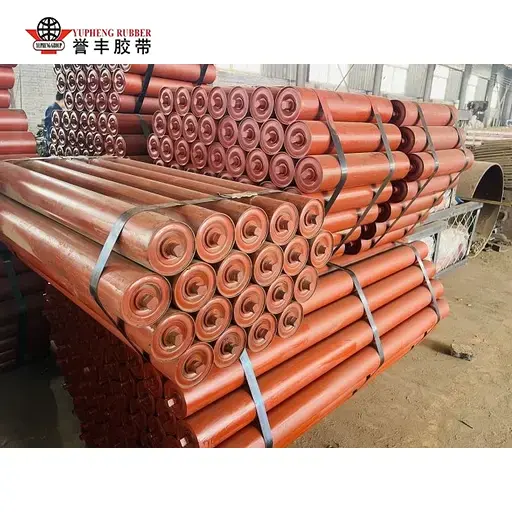

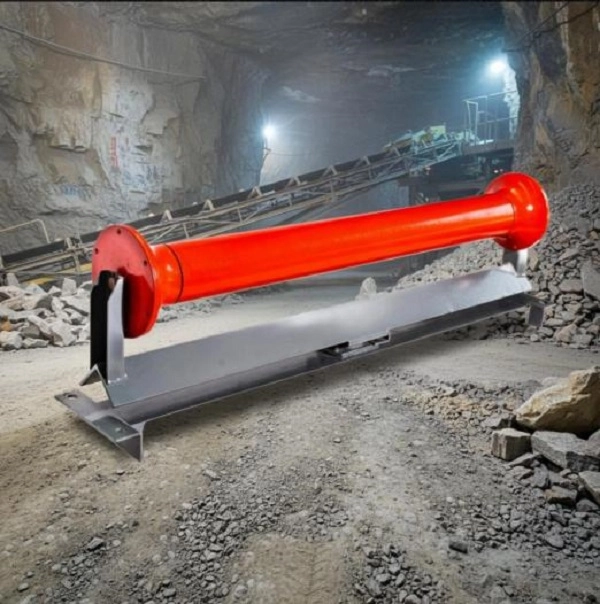

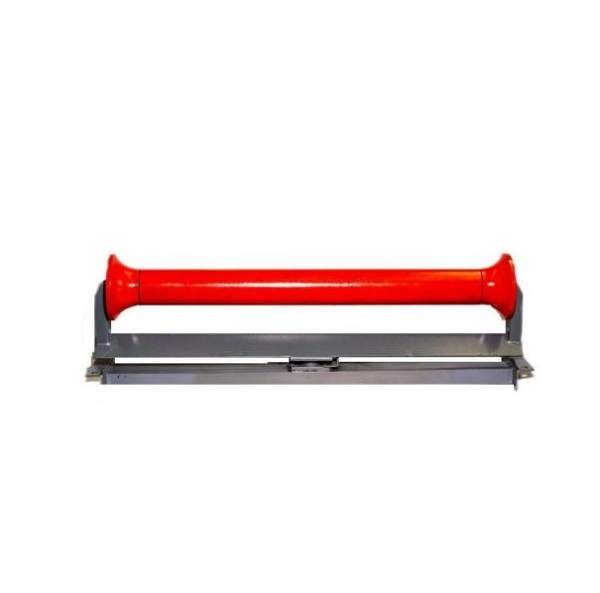

Düz Dönüşlü Avara Silindiri
Bantlı konveyörlerin dönüş tarafını destekleyen YUFENG Düz Dönüşlü Avara Silindiri, madencilik, çimento, tahıl ve dökme malzeme taşıma sistemleri için sorunsuz bant kılavuzu ve güvenilir, düşük dirençli çalışma sağlar. Çelik boru işlemeden dinamik dengelemeye kadar tam proses kalite kontrolüyle, hafif, orta ve ağır hizmet uygulamalarında eşit olmayan bant aşınmasının azaltılmasına ve istikrarlı konveyör performansının korunmasına yardımcı olur.

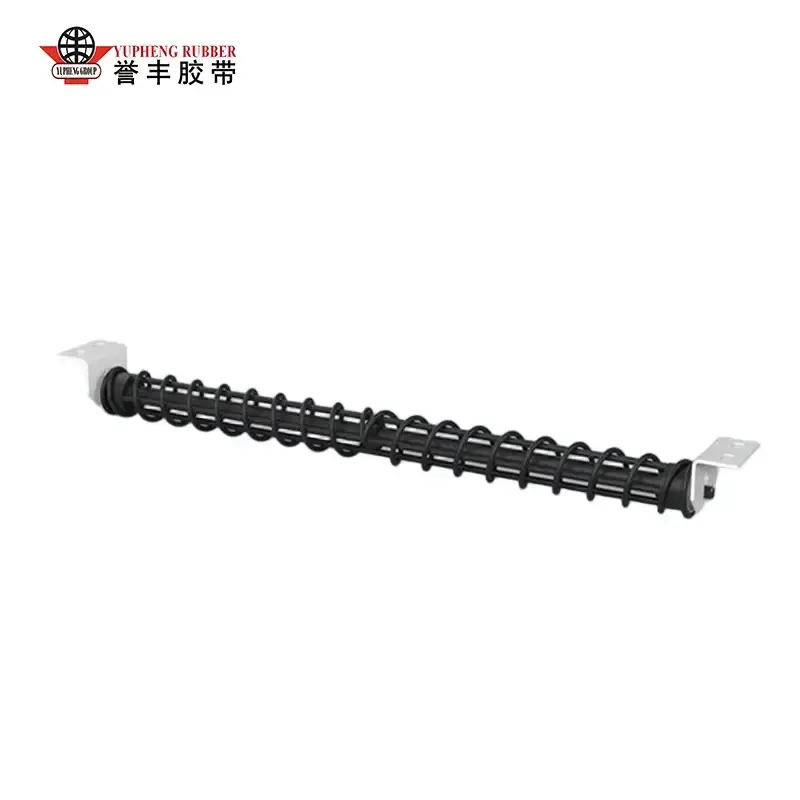

Spiral Dönüşlü Avara Silindiri
Kendi kendini temizleme performansı, YUFENG Spiral Dönüşlü Avara Rulosunu ıslak, yapışkan ve birikmeye yatkın malzemeleri taşıyan konveyörler için ideal kılar. Spiral yapısı, bant dönüş yüzeyinden yapışan malzemenin çıkarılmasına yardımcı olarak bant sapmasını, temizliğin aksama süresini ve bakım ihtiyaçlarını azaltır. Kömür, çimento, liman ve termik güç uygulamalarında sahada test edilmiş olup, ağır hizmet taşıma sistemleri için uzun vadeli istikrarlı destek sağlar.

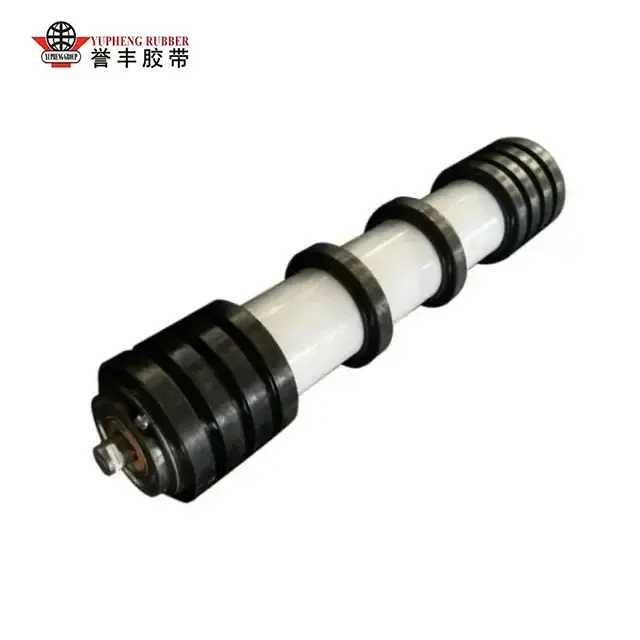

Lastik Disk Geri Dönüş Avara Silindiri
Yapışkan ve kalıntıya eğilimli taşıma ortamları için tasarlanan YUFENG Kauçuk Disk Dönüş İdler Silindiri, bant temizliğini ve dönüş bölümlerinde korumayı iyileştirmek için aralıklı bir elastik kauçuk disk yapısı kullanır. Sızdırmazlık tasarımı -42°C ila +68°C arasında güvenilir toz geçirmez, su geçirmez ve korozyon önleyici performans sağlayarak madencilik, limanlar, çimento ve enerji endüstrilerinde malzeme birikiminin, bant sapmasının ve bakım sıklığının azaltılmasına yardımcı olur.

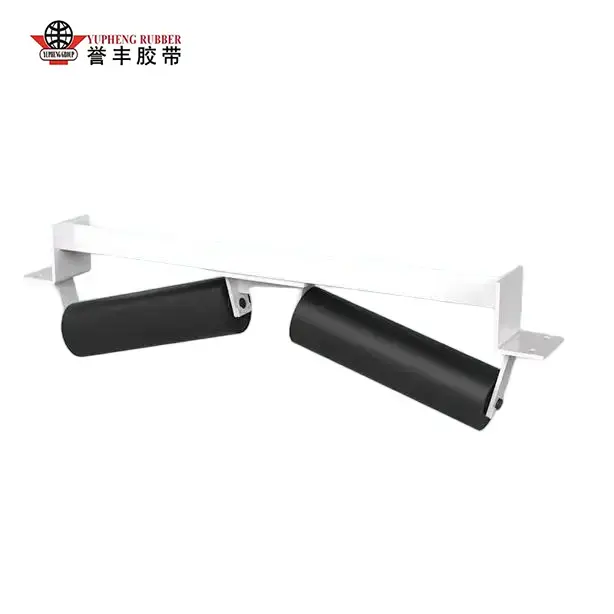

V Dönüş Avara Silindiri
