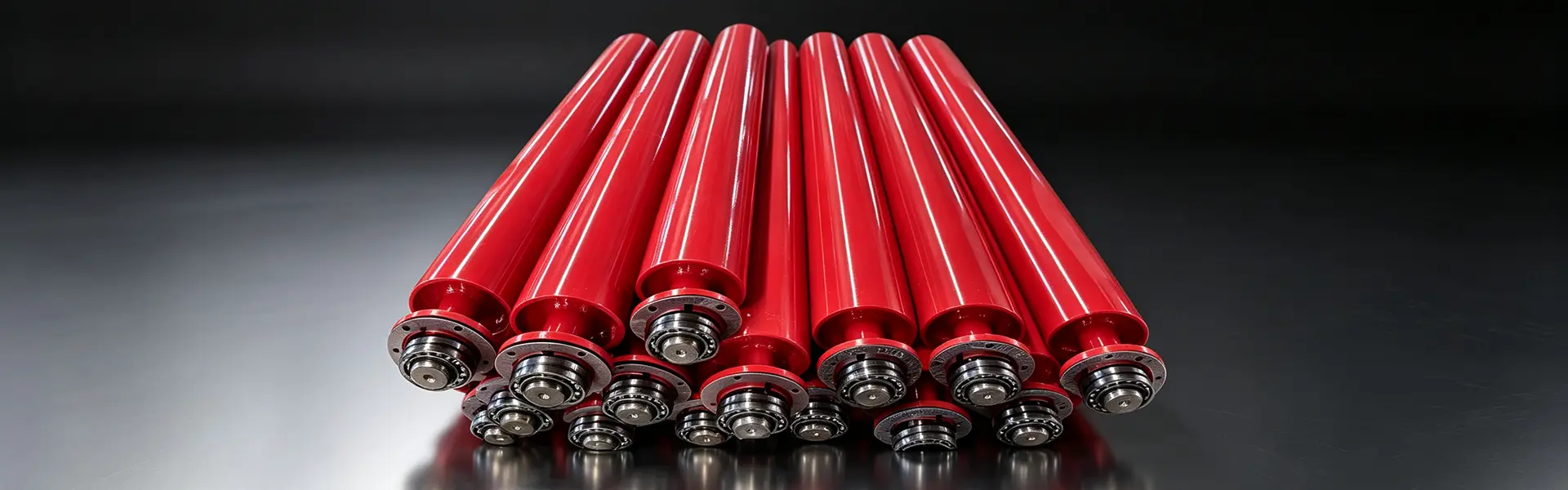

Madencilik ve Taş Ocağı Konveyör Sistemleri için Darbeli Avara Rulo Fabrikası Doğrudan Tedarik
YUFENG Darbe Avara SilindiriTampon avara veya şok emici konveyör rulosu olarak da bilinen, dökme malzemeler konveyör bandına düştüğünde oluşan darbeyi absorbe etmek için bantlı konveyörlerin besleme ve boşaltma noktalarına monte edilir. Silindir, darbe kuvvetlerini dağıtmak ve konveyör bandı ile destek yapısı üzerindeki yoğun stresi azaltmak için çelik veya HDPE kabuğu elastik kauçuk veya poliüretan tampon bileşenlerle birleştirir.
YUFENG madencilik, çimento, agrega, liman, kimyasal ve kömür taşıma sistemleri için parçalı kauçuk halka, entegre PU gecikmeli, HDPE, oluk darbeli, galvanizli ve alev geciktirici anti-statik darbeli avaralar sağlar. Rulo çapı, tampon malzemesi, kauçuk halka kalınlığı, sertlik, sızdırmazlık yapısı ve yatak konfigürasyonu bant genişliğine, malzeme yığın boyutuna, düşme yüksekliğine ve çalışma ortamına göre seçilebilir.
Tampon Yapısına Göre Türler

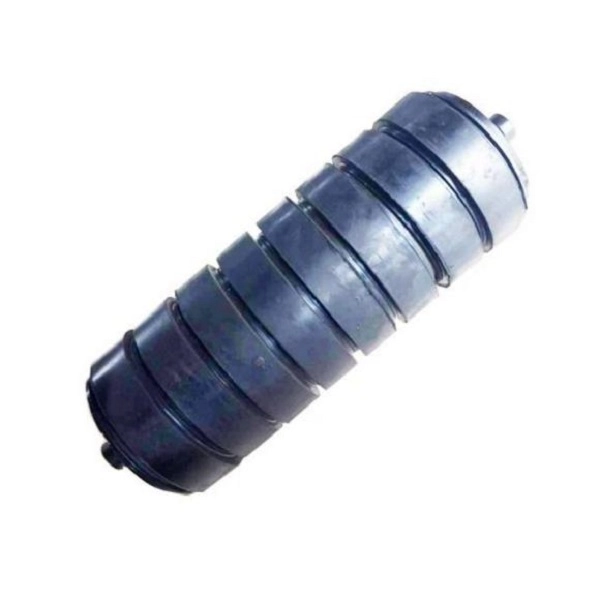

Parçalı Lastik Halkalı Darbeli Avara
Parçalı lastik halkalı darbeli avara silindir gövdesi etrafında düzenlenmiş çok sayıda bağımsız elastik lastik halkadan oluşur. Ayrı halka yapısı, tek bir hasarlı halkanın, silindirin tamamını değiştirmeye gerek kalmadan değiştirilmesine olanak tanır, bu da onu genel maden, taş ocağı ve orta darbeli yükleme istasyonları için uygun hale getirir.
Entegre PU Gecikmeli Darbe Avara
Entegre PU darbeli avara silindiri etrafında sürekli bir poliüretan tampon tabakası kullanır. Tek parçalı yapı, segman yer değiştirmesini azaltır ve büyük malzeme yığınları, daha yüksek düşme yükseklikleri ve tekrarlanan ağır darbeler içeren uygulamalar için aşınma direnci sağlar.
HDPE Kabuk Darbeli Avara
HDPE darbeli avara, aşındırıcı ortamlar için uygun tampon yapısına sahip plastik bir silindir kabuk kullanır. Metalik olmayan yüzeyi geleneksel çelik paslanmasını önler ve kıyı limanları, kimya tesisleri ve diğer tuz sisi veya neme maruz kalan yükleme alanları için düşünülebilir.
| Rulo Tipi | Temel Özellik | Uygulanabilir Çalışma Koşulu |
|---|---|---|
| Parçalı Lastik Halkalı Darbeli Avara | Yüksek şok emilimi ve değiştirilebilir ayrı halkalar | Genel maden ve taş ocağı orta etkili yükleme noktaları |
| Entegre PU Gecikmeli Darbe Avara | Sabit konumlandırmaya sahip, aşınmaya dayanıklı tek parça tampon katmanı | Yüksekten düşen ve ağır parça malzeme yükleme alanları |
| HDPE Kabuk Darbeli Avara | Paslanmaz ve seçilmiş aşındırıcı ortamlara karşı dayanıklıdır | Kıyı limanları ve kimya tesisi yükleme alanları |
Farklı Konveyör Bölümleri için Konfigürasyonlar
Parçalı Lastik Halkalı Darbeli Avara Silindiri
Çoklu bağımsız kauçuk halkalar, yükleme noktasında dağıtılmış elastik yastıklama sağlar. Bir halka hasar gördüğünde veya aşındığında, değiştirilebilir halka yapısı, silindir düzeneğinin tamamının değiştirilmesine kıyasla bakımı kolaylaştırabilir.
Entegre PU Gecikmeli Darbe Avara Silindiri
Sürekli PU dış katman, eşit bir darbe tamponlama yüzeyi sağlar ve tekrarlanan yoğun darbe oluşturan büyük parçalı malzemeler için uygundur. Tek parça yapısı, ayrı halkalarla oluşabilecek yanal hareketi engeller.

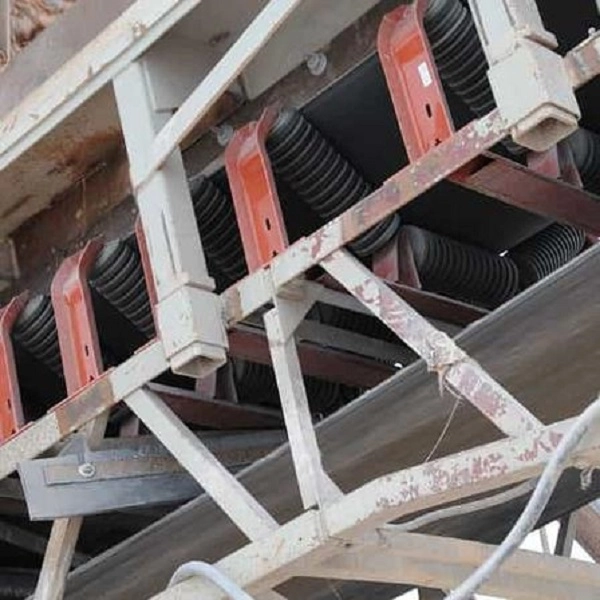

Tekneli Darbe Avara Grubu
30°, 35° veya 45° üç silindirli oluk darbe düzenlemesi, malzeme etkisini birden fazla silindir konumuna dağıtırken desteklenen bant alanını artırır. Büyük miktarlarda dökme malzeme taşıyan geniş ve ağır hizmet tipi konveyör bantları için uygundur.
Sıcak Daldırma Galvanizli Darbeli Avara
Galvanizli çelik yüzey, dış mekan ve nemli yükleme alanları için ek korozyon koruması sağlar. Açık hava depolarında, agrega tesislerinde ve silindirin atmosferik neme maruz kaldığı diğer yerlerde kullanılabilir.
HDPE Korozyon Önleyici Darbeli Avara Silindiri
HDPE kabuk, metal yüzey pasını ortadan kaldırır ve tuz spreyi, nem veya seçilen kimyasal ortamın geleneksel çelik silindirleri etkileyebileceği durumlarda seçilebilir. Kıyı rıhtımları ve kimyasal madde yükleme istasyonlarına uygundur.
Alev Geciktirici Anti-Statik Darbeli Avara
Bu konfigürasyon, uygulanabilir yeraltı kömür madeni yükleme alanları için iletken bir tampon malzemesini alev geciktirici özelliklerle birleştirir. Özel silindir ve destek sistemi, madenin geçerli güvenlik gerekliliklerine göre seçilmelidir.

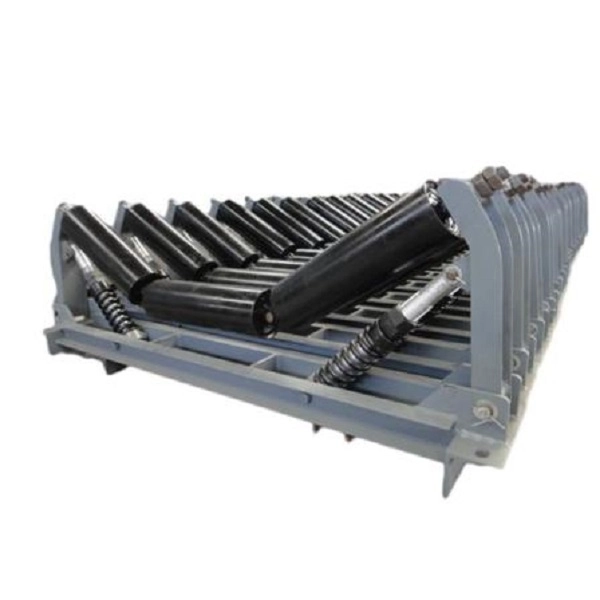

Özellikler
Rulo Çapı
YUFENG, 76, 89, 108, 114, 133, 168, 194 ve 219 mm'lik standart darbeli avara dış çapları sağlar. Çap seçiminde bant genişliği, bant hızı, darbe yükü ve konveyör çerçeve tasarımı dikkate alınmalıdır.
Uyumlu Konveyör Bant Genişliği
Makaralı seriler yaklaşık 500–2400 mm'lik konveyör bant genişlikleriyle eşleştirilebilir. Rulo uzunluğu, şaft boyutları ve tampon düzeni konveyör yapısına göre özelleştirilebilir.
Tampon Halkası Kalınlığı ve Sertliği
Kauçuk veya PU tampon bileşenlerinin kalınlığı ve sertliği, malzeme yığın boyutuna, düşme yüksekliğine ve beklenen darbe yoğunluğuna göre ayarlanabilir.
Konveyör Çerçevesi Uyumluluğu
YUFENG Darbeli Avara Silindirleri DTII, TD75 ve CEMA tipi konveyör çerçeveleri için yapılandırılabilir. Değiştirme ve proje eşleştirme için mevcut çerçeve çizimleri veya silindir boyutları sağlanabilir.
Darbe Emme ve Makara Tasarımı
Elastik Tampon Katmanı
Kauçuk veya poliüretan tampon tabakası, dökme malzeme bandın üzerine düştüğünde elastik deformasyon sağlayarak darbe enerjisinin bant karkasına ve destekleyici yapıya doğrudan iletimini azaltır.
Dağıtılmış Etki Desteği
Yükleme alanı boyunca birden fazla darbe silindiri kullanmak, tüm yükü tek bir noktada yoğunlaştırmak yerine darbe kuvvetini dağıtır. Ruloların sayısı ve aralıkları malzeme ağırlığına, düşme yüksekliğine ve konveyör tasarımına göre belirlenmelidir.
Makara Eşmerkezliliği
Borunun ve şaftın hassas şekilde işlenmesi, ağır yük altında silindirin stabil dönüşünün korunmasına yardımcı olur. YUFENG, referans verilen standart konfigürasyon için silindir kabuğu eşmerkezliliğini ≤0,5 mm olarak belirtir.
Rulman Koruması
Çok kademeli labirent ve kauçuk temaslı sızdırmazlık sistemleri, toplu yükleme istasyonlarında çalışma sırasında rulman boşluğunun toz, su ve malzeme kirliliğinden korunmasına yardımcı olur.

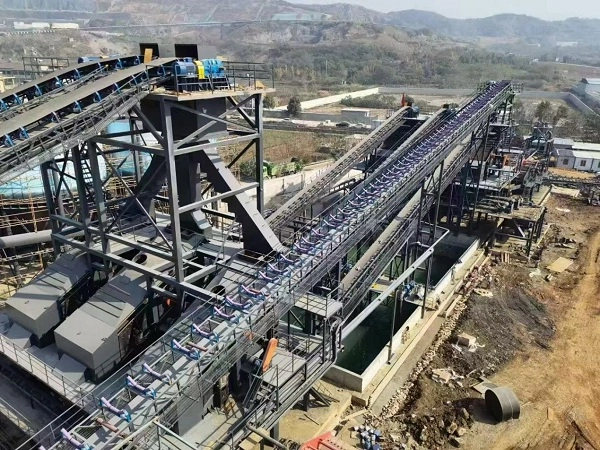

Özelleştirme Seçenekleri
Tampon Malzemesi
YUFENG darbe, aşınma ve korozyon gereksinimlerine göre doğal kauçuk tampon halkaları, entegre PU poliüretan katmanlar ve HDPE bazlı konfigürasyonlar sağlar.
Rulo Kabuk Malzemesi
Q235 karbon çeliği ve 304 paslanmaz çelik gövde seçenekleri mevcuttur. Korozyona duyarlı ortamlar için HDPE kabuk konfigürasyonları da seçilebilir.
Yüzey İşlem
Çelik makaralı kabuklar için elektrostatik kaplama ve sıcak daldırma galvanizleme mevcut olup, seçilen darbe konfigürasyonuna göre PU veya kauçuk dış yapılar tedarik edilebilmektedir.
Sızdırmazlık Sistemi
Çift veya üçlü kompozit naylon labirent sızdırmazlık yapıları, rulman düzeneği etrafındaki toz ve su korumasını iyileştirmek için kauçuk temas contalarıyla yapılandırılabilir.
Rulman Yapılandırması
Yerli yüksek hassasiyetli rulmanlar veya ithal SKF/FAG C3 boşluklu rulmanlar, sürekli çalışma gereksinimlerine ve müşteri spesifikasyonlarına göre seçilebilir.
Özel Çevresel Yapılandırma
Soğuk bölge ve yer altı madencilik uygulamaları için gerekli çalışma koşullarına göre düşük sıcaklığa dayanıklı veya alev geciktiricili antistatik tampon malzemeleri belirlenebilir.
Malzemeler ve Kalite Kontrol
Rulo Kabuğu
Standart çelik darbeli avaralar Q235 yüksek frekanslı ERW çelik boru kullanırken, HDPE modelleri işlenmemiş HDPE malzemesini kullanır. Kabuk boyutları ve duvar kalınlığı, belirtilen darbe yüküne göre eşleştirilebilir.
Silindir Mili
Şaft, standart konfigürasyonda 45# soğuk çekilmiş katı yuvarlak çelik kullanır ve tekrarlanan darbe ve radyal yükler altında bükülmeye karşı direnç sağlar.
Tampon Malzemesi
İstenilen darbe emme ve aşınma performansına göre yüksek elastik doğal kauçuk veya aşınmaya dayanıklı poliüretan hammadde seçilir.
Rulman
C3 boşluklu sabit bilyalı rulmanlar, silindir düzeneği için döner destek sağlar. Rulman seçimi çalışma direncini, ısı üretimini ve hizmet ömrünü etkiler.
Sızdırmazlık Bileşenleri
Rulman boşluğunun toz ve nemden korunmasına yardımcı olmak için yüksek tokluğa sahip naylon labirent halkalar ve hava koşullarına dayanıklı nitril kauçuk contalar kullanılır.
Gelen Malzeme Kontrolü
Montaj atölyesine girmeden önce çelik borular, şaftlar, rulmanlar ve tampon malzemelerden geçerli rotasyon, boyut, yaşlanma ve darbeyle ilgili özellikler açısından numune alınır.
Performans Göstergeleri
| Performans Öğesi | Standart Gereksinimi | Test Standardı |
|---|---|---|
| Dönme Direnci Katsayısı | ≤0,008 | ISO 15365 |
| Toz ve Suya Karşı Koruma Sınıfı | IP65 | IP Testi Standardı |
| Nominal Yük Hizmet Ömrü | ≥30.000 çalışma saati | Fabrikada Hızlandırılmış Yaşlandırma Testi |
| Makara Kabuğu Eşmerkezliliği | ≤0,5 mm | Kadranlı Gösterge Testi |
| Kauçuk Tampon Halkası Aşınma Kaybı | ≤1,0 cm³/1,61 km | ISO 4649 |
| Yaşlanma Karşıtı Süre Rulman | ≥500 saat yüksek sıcaklıkta yaşlandırma testi | Dahili Laboratuvar Testi |
Gerçek darbe emilimi, hizmet ömrü ve yük kapasitesi, silindir çapına, tampon malzemesine, sertliğe, bant genişliğine, malzeme yığın boyutuna, düşme yüksekliğine, taşıma hızına ve çalışma ortamına bağlıdır.

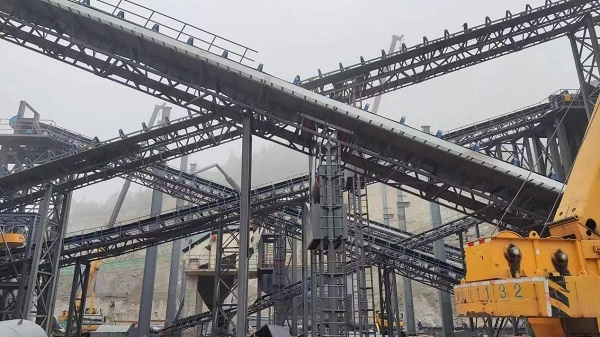

Kurulum ve Değiştirme
Yeni Besleme Çerçevesi Kurulumu
Darbeli avara destek çerçevesi, tasarlanan körleme pozisyonuna sabitlenmiştir. Her iki silindir mili ucu da destek braketleriyle hizalanır ve belirtilen pimler veya cıvatalarla kilitlenir. Konveyör işletime alınmadan önce grubun tamamı serbestçe dönmelidir.
Darbe Avara Grubu Düzenlemesi
Yüksek düşüşlü kırıcı besleme noktaları için, yoğun malzeme darbesini dağıtmak üzere yükleme alanının yaklaşık 5 m'si içinde yaklaşık üç ila beş grup darbeli avara düzenlenebilir. Kesin düzenleme konveyör tasarımına göre belirlenmelidir.
Tampon Halkasının Değiştirilmesi
Parçalı kauçuk halka konfigürasyonları için, silindir yapısı izin verdiğinde, hasar görmüş ayrı bir tampon halkası değiştirilebilir. Silindir tüpü, şaftı veya yatağı hasar görürse silindir düzeneğinin tamamı değiştirilmelidir.
Değiştirme Sırasında Güvenlik
Darbeli rölanti bakımı öncesinde konveyör durdurulmalı ve güç kaynağından izole edilmelidir. Kurulumdan sonra, ekipman yeniden başlatılmadan önce silindir dönüşü, mil kilitlemesi ve kayış hizalaması kontrol edilmelidir.
Yükleme Durumuna Göre Uygulamalar

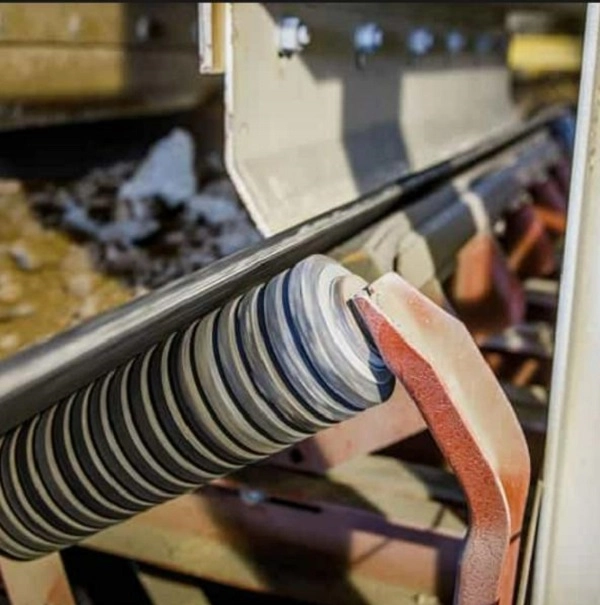

Kırıcı Besleme Noktaları
Darbeli avaralar genellikle büyük taşların veya cevherin önemli bir yükseklikten düşebileceği ve konveyör bandı üzerinde yoğun darbe oluşturabileceği kırıcı boşaltma noktalarının altına monte edilir.
Madencilik ve Taşocakçılığı
Segmentli kauçuk ve PU darbeli avaralar cevher, agrega ve taş taşıma sistemleri için malzeme yığın boyutuna, yükleme yüksekliğine ve konveyör kapasitesine göre seçilebilir.
Çimento ve Agrega Tesisleri
Darbeli silindir grupları, kırma veya eleme ekipmanından kireçtaşı, klinker, çakıl ve diğer dökme malzemeleri alan konveyör bölümlerini destekleyebilir.
Kıyı ve Kimyasal Yükleme Alanları
HDPE darbeli avaralar, tuz spreyi, nem veya seçilen kimyasal ortamın geleneksel çelik bileşenler için korozyon riski oluşturduğu durumlarda düşünülebilir.
Yeraltı Madenciliği
Konveyör sisteminin ilgili maden güvenliği gerekliliklerini karşılaması gereken yer altı yükleme noktaları için geçerli alev geciktirici ve anti-statik darbeli avara konfigürasyonları sağlanabilir.
Standartlar ve Kalite Dokümantasyonu
Konveyör Endüstrisi Standartları
YUFENG Darbeli Avara Silindirleri, konveyör ekipmanı ve silindir performansı için CEMA, GB/T10595 ve ISO15365 gerekliliklerine göre üretilmektedir.
Güvenlik Gereksinimleri
Yeraltı madenciliği uygulamalarına yönelik silindirler, ilgili kömür madeni güvenlik gerekliliklerine göre yapılandırılabilir. Uygulanabilir sertifikasyon, spesifik ürün yapısına ve proje gereksinimlerine bağlıdır.
Belgeleri Dışa Aktar
Mevcut belgeler arasında ürün konfigürasyonuna göre ISO9001 kalite yönetimi sertifikası, CE ihracat belgeleri, SGS hammadde denetim raporları, kömür madeni güvenlik testi belgeleri ve fabrika darbe direnci ve hizmet ömrü test raporları bulunabilir.
Eşleşen Konveyör Sistemi Ürünleri
Konveyör Bant Serisi
YUFENG, komple dökme malzeme taşıma sistemleri için Kumaş Konveyör Bant, Çelik Kord Konveyör Bant, Yan Duvar Konveyör Bant, Boru Konveyör Bant, Desenli Konveyör Bant ve Pürüzlü Üst Konveyör Bant tedarik edebilir.
Diğer Konveyör Ruloları
Destekleyici makaralar arasında tekne taşıma avaraları, geri dönüş avaraları, kendinden hizalamalı avaralar ve farklı konveyör bölümleri için karşılık gelen destek braketleri bulunur.
Kauçuk Aksesuarları
Kurulum ve bakım için aşınmaya dayanıklı kauçuk levhalar, konveyör etek lastiği, vulkanizasyon tamir yapıştırıcıları ve yama kitleri temin edilebilir.
HDPE Boru Hattı Serisi
Madencilik ve endüstriyel projelerde yardımcı su ve çamur taşımacılığı için HDPE Su Borusu ve HDPE Araştırma Borusu tedarik edilebilmektedir.
Özel İşleme
Rulo çapı, gövde et kalınlığı, tampon sertliği, kauçuk halka boyutları ve sızdırmazlık yapısı müşteri çalışma çizimlerine ve darbe koşullarına göre ayarlanabilir.
Paketleme ve Depolama
Küçük Çaplı Darbe Silindirleri
76, 89 ve 108 mm'lik darbe silindirleri çelik telle demetlenebilir, her iki mil ucuna koruyucu kapaklar takılabilir ve nakliye için masif ahşap kutularda paketlenebilir.
Büyük Ağır Darbe Silindirleri
168, 194 ve 219 mm'lik darbe silindirleri ahşap paletler üzerine yerleştirilebilir, plastik filmle korunabilir ve konteyner taşımacılığı sırasında yüzey hasarını ve hareketi azaltmak için sabitlenebilir.
HDPE Darbeli Avaralar
HDPE darbe silindirleri, yükleme ve boşaltma sırasında çarpışmayı ve yüzey hasarını önlemek için köpük veya diğer yastıklama malzemeleriyle ayrılabilir.
Depolama Gereksinimleri
Darbe silindirleri, istifleme yüksekliği 1,2 m'yi aşmayan paletler üzerinde yatay olarak depolanmalıdır. Kauçuk ve PU tampon bileşenleri, uzun süreli doğrudan güneş ışığından, yüksek sıcaklıklardan, yağmur suyundan ve malzemenin eskimesini hızlandırabilecek diğer koşullardan korunmalıdır.
Doğru Darbeli Avara Silindiri Nasıl Seçilir
Malzeme Düşme Yüksekliği
Malzeme düşme yüksekliği önemli bir parametredir çünkü daha yüksek düşme mesafeleri daha fazla darbe enerjisi üretir. Tampon malzemesi ve darbe silindiri düzeni, gerçek yükleme yüksekliğine göre seçilmelidir.
Malzeme Parça Boyutu
Büyük ve keskin topak malzemeler daha güçlü darbe emilimi gerektirir ve standart silindirlere göre PU veya güçlendirilmiş kauçuk darbe yapılarına daha uygun olabilir.
Konveyör Bant Genişliği
Silindir uzunluğunun, çapının, şaft konfigürasyonunun ve destek yapısının doğru şekilde eşleştirilebilmesi için konveyör bant genişliğini ve mevcut çerçeve boyutlarını sağlayın.
Çalışma Ortamı
Karbon çeliği, galvanizli çelik, paslanmaz çelik, HDPE veya özel tampon malzemeleri seçilirken nem, tuz serpintisi, kimyasallara maruz kalma, dış mekan kurulumu ve sıcaklık dikkate alınmalıdır.
Gerekli Bakım Yöntemi
Değiştirilebilir tampon halkalarının tercih edildiği yerlerde parçalı kauçuk halka tasarımları düşünülebilir; sürekli aşınmaya dirençli bir dış katman gerektiğinde entegre PU konfigürasyonları daha uygun olabilir.
Darbeli Avara Silindiri Teklifi İsteyin
Gerekli Teknik Parametreler
Doğru bir fabrika teklifi için eşleşen konveyör bandı genişliğini, silindir dış çapını, darbeli avara tipini, malzeme düşme yüksekliğini, malzeme topak boyutunu, çalışma ortamını, toplam sipariş miktarını ve hedef teslimat portunu sağlayın.
YUFENG teknik mühendisleri, yükleme koşullarına göre uygun silindir çapını, kabuk malzemesini, tampon yapısını, yatağı, sızdırmazlık sistemini ve destek çerçevesini değerlendirebilir.
YUFENG Küresel İletişim Bilgileri
E-posta
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil
+86 15318787602
Fabrika Adresi
Xiagou Villege, ETDZ, Qingdao, Shandong, Çin
- View as

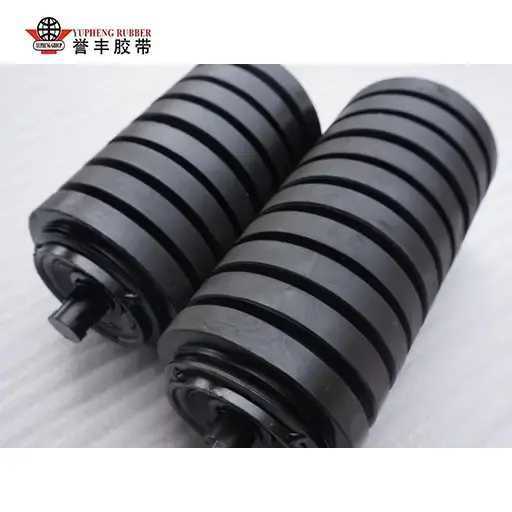

Kauçuk Halkalı Darbeli Avara Silindiri
Konveyör bantlarını ağır malzeme darbesinden koruyan YUFENG Kauçuk Halkalı Darbeli Avara Silindiri, şoku emmek ve yükleme bölgesi basıncını daha eşit bir şekilde dağıtmak için bölümlü elastik kauçuk halkalar kullanır. Üç katmanlı labirent sızdırmazlığı, rulmanların toz ve sudan korunmasına yardımcı olurken, -30°C ila +80°C arasında güvenilir çalışması, onu kömür, taş ocağı, çimento, enerji ve yüksek düşme yüksekliğine sahip dökme malzemeleri taşıyan liman konveyörleri için uygun hale getirir.

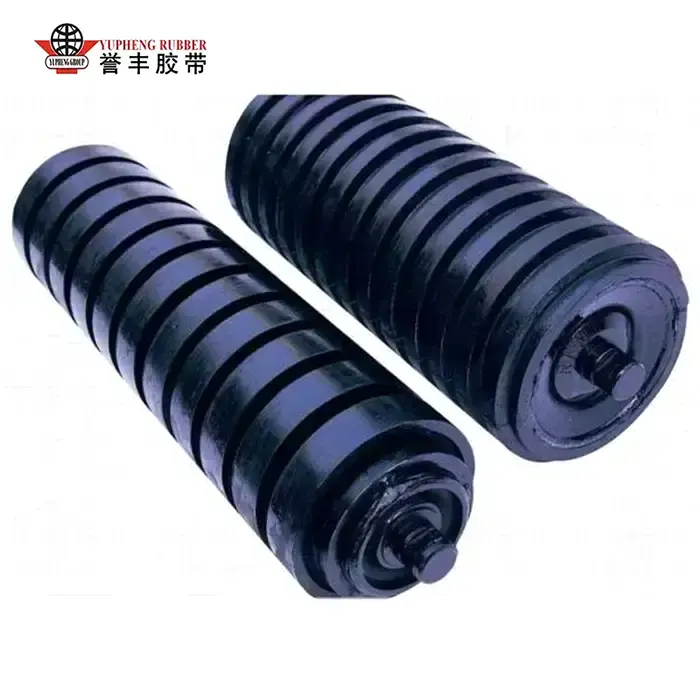

Ağır Hizmet Tipi Darbeli Avara Silindiri
