YUFENGKonveyör RulosuKonveyör avara olarak da bilinen bantlı konveyör sistemlerinde kullanılan taşıyıcı ve yönlendirici bir bileşendir. Yüklü bandı destekler, çalışma direncini azaltır ve sürekli malzeme taşıma sırasında bant hareketinin stabil kalmasına yardımcı olur.
YUFENG endüstriyel üretmektedir silindirlerkalın duvarlı çelik borular, katı miller, hassas rulmanlar ve çok katmanlı sızdırmazlık yapıları kullanır. Ürün yelpazesi madencilik, çimento, limanlar, enerji santralleri, kimya tesisleri ve diğer dökme malzeme taşıma uygulamaları için standart çelik silindirleri, HDPE korozyon önleyici silindirleri, PU darbeli silindirleri, oluk silindirleri, geri dönüş silindirlerini, kendinden hizalanan silindirleri ve spiral kendi kendini temizleyen silindirleri kapsar.
Silindir konfigürasyonu bant genişliğine, malzeme yığın boyutuna, yükleme etkisine, çalışma ortamına ve konveyör yapısına göre seçilmelidir. YUFENG, projeye özel gereksinimler için farklı çaplar, kabuk malzemeleri, yatak konfigürasyonları ve sızdırmazlık yapıları sağlar.
Kabuk malzemesi ve yapısal tasarım, silindir yük kapasitesini, korozyon direncini, darbe emilimini ve çalışma ömrünü doğrudan etkiler. YUFENG, farklı konveyör ortamları için çeşitli silindir yapıları sağlar.
| Rulo Tipi | Temel Özellik | Uygulanabilir Çalışma Koşulu |
|---|---|---|
| Karbon Çelik Konveyör Rulosu | Yüksek yük taşıma kapasitesi, güçlü darbe dayanımı ve istikrarlı işletme maliyeti | Madencilik, çimento fabrikaları, termik santraller ve ağır dökme malzeme taşımacılığı |
| HDPE Plastik Konveyör Rulosu | Hafif, paslanmaz, asit ve alkalilere karşı dayanıklı, düşük çalışma gürültüsüne sahip | Kıyı limanları, kimya tesisleri ve nemli açık ocak madencilik ortamları |
| PU Gecikmeli Darbe Rulosu | Elastik PU tampon halkaları malzeme darbesini emer ve bant hasarını azaltır | Kırıcı boşaltma noktaları ve yüksek darbeye dayanıklı malzeme yükleme alanları |
Karbon çelik makaralar, yapısal sağlamlıkları nedeniyle ağır hizmet taşımalarında yaygın olarak kullanılır. HDPE silindirler korozyon, tuz spreyi veya kimyasal maddelere maruz kalmanın endişe verici olduğu durumlarda daha uygundur. PU darbe silindirleri, büyük veya keskin malzemelerin konveyör bandı üzerinde yoğun darbe kuvvetleri oluşturabileceği yükleme noktalarına konumlandırılmıştır.
YUFENG, 76, 89, 108, 114, 133, 168, 194 ve 219 mm'lik standart rulo dış çaplarını tedarik etmektedir. Silindirler yaklaşık 500-2400 mm arası konveyör bant genişlikleriyle eşleştirilebilir; silindir uzunluğu ve duvar kalınlığı, konveyör çerçevesi çizimlerine ve yük gereksinimlerine göre mevcuttur.
Silindir serisi, yaygın DTII ve TD75 konveyör yapılarıyla uyumludur ve kumaş konveyör bantları, çelik kord konveyör bantları, yan duvar konveyör bantları ve boru konveyör bantları ile kullanılabilir.

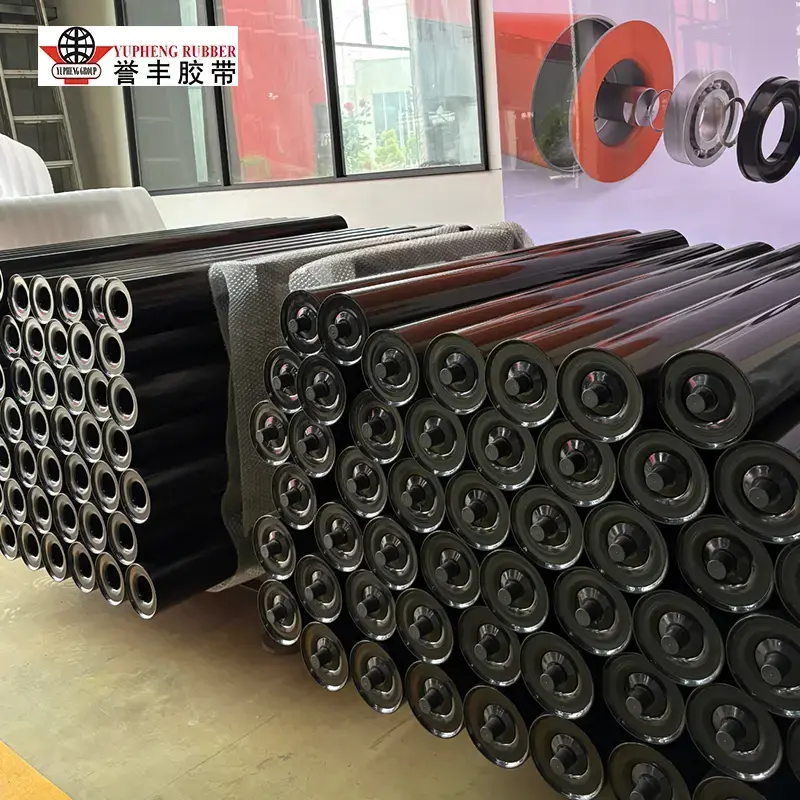

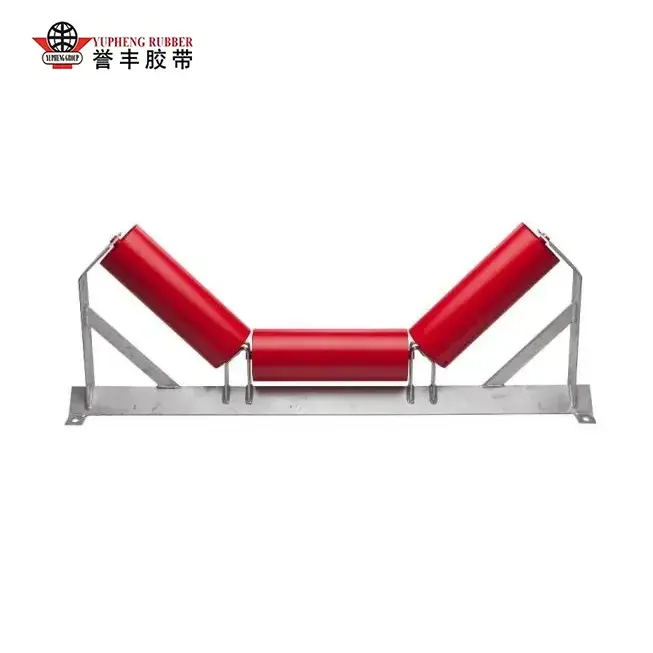

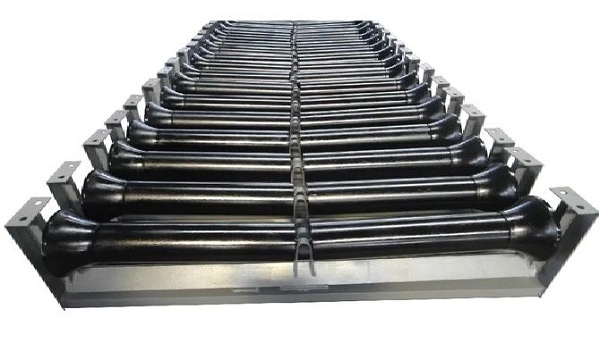

Bir oluklu silindir seti normalde 30°, 35° veya 45°'lik bir taşıma oluğu oluşturmak için üç silindir kullanır. Yüklü üst bandı destekler ve kömür, kum, kireçtaşı ve diğer dökme malzemelerin taşınması için gerekli bant şeklinin korunmasına yardımcı olur.

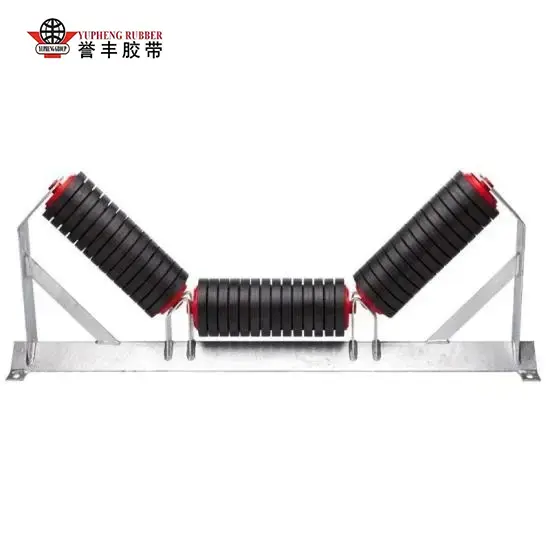

Malzeme yükleme noktalarında darbe enerjisini absorbe etmek için silindir gövdesinin etrafına PU elastik halkalar yerleştirilmiştir. Bu, taşıma bandı üzerindeki yoğun etkiyi azaltır ve kırıcı boşaltma ve diğer yüksek düşme uygulamaları için uygundur.
Kendinden hizalamalı silindirler, çalışma sırasında bant sapmasını düzeltmeye yardımcı olmak için her iki tarafta kılavuz silindirleri kullanır. Genellikle malzeme sızıntısını ve kenar aşınmasını azaltmak için sürekli bant hizalamanın önemli olduğu uzun konveyör hatlarına monte edilirler.
Bir geri dönüş silindiri, tahrik bölümüne doğru geri giderken, yüksüz alt kayışı destekler. Geleneksel dönüş bölümleri için standart paralel makaralar kullanılabilirken, V tipi dönüş düzenlemeleri ek bant izleme desteği sağlayabilir.

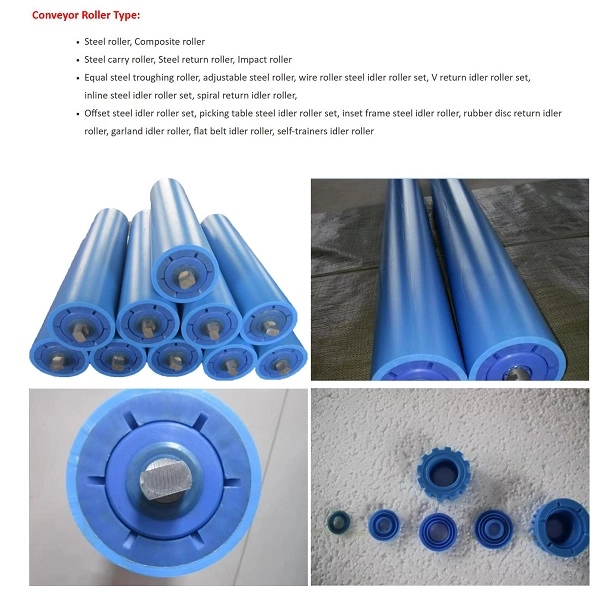

HDPE kabuk, geleneksel karbon çeliği gibi paslanmaz ve tuz serpintisine, neme ve seçilen kimyasal maddelere karşı direnç sağlar. Kıyı terminalleri, kimya tesisleri ve diğer aşındırıcı çalışma ortamları için uygundur.
Helisel silindir yüzeyi, banda yapışabilecek yapışkan kil, ıslak kum ve diğer malzemelerin çıkarılmasına yardımcı olur. Bu tasarım, silindir etrafındaki malzeme birikimini azaltabilir ve ıslak taşıma uygulamalarında silindir sıkışması riskini azaltabilir.

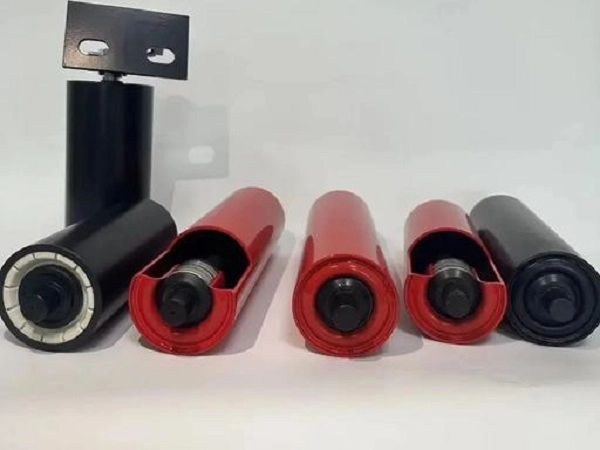

YUFENG, beklenen yüke ve çalışma ortamına göre silindir kabuğunu, şaftı, rulman ve sızdırmazlık bileşenlerini seçer. Bu bileşenlerin kombinasyonu silindirin çalışma direncini, sızdırmazlık performansını ve hizmet ömrünü belirler.
Karbon çelik silindirler Q235 çelik boruyu kullanabilirken, HDPE silindirler işlenmemiş HDPE malzemesini kullanır. Ek korozyon direnci gerektiren uygulamalar için paslanmaz çelik 304 kabuk yapısı da mevcuttur.
Standart ağır hizmet yapıları için 45# katı soğuk çekilmiş çelik mil kullanılır. Katı şaft, sürekli yükleme altında bükülmeye ve deformasyona karşı direnç sağlar.
Düzgün dönüşü desteklemek için C3 boşluklu sabit bilyalı rulmanlar kullanılır. Proje gereksinimlerine göre yerli yüksek hassasiyetli rulmanlar ve ithal SKF veya FAG rulmanlar seçilebilmektedir.
Silindir, kauçuk temas contalarıyla birleştirilmiş çok kanallı bir naylon labirent yapısını kullanabilir. Sızdırmazlık düzenlemesi, toz ve suyun yatak boşluğuna girişini azaltacak ve yağlama gresini yatağın çevresinde tutacak şekilde tasarlanmıştır.
Farklı konveyör projeleri farklı rulo boyutları ve konfigürasyonları gerektirir. YUFENG, ruloyu bant genişliğine, çerçeve boyutlarına, malzeme özelliklerine ve çevre koşullarına göre özelleştirebilmektedir.
Mevcut seçenekler arasında farklı yük ve korozyon gereksinimleri için Q235 karbon çeliği, HDPE ve 304 paslanmaz çelik yer alır.
Yüzey seçenekleri arasında elektrostatik toz boya, sıcak daldırma galvanizleme ve tam PU kaplama yer alır. Korozyona, darbeye ve servis gereksinimlerine göre uygun işlem seçilebilir.
Farklı toz ve suya maruz kalma seviyelerine sahip uygulamalar için ikili ve üçlü kompozit labirent sızdırmazlık yapıları mevcuttur.
Gerekli işletme performansına ve proje bütçesine göre yerli yüksek hassasiyetli rulmanlar veya ithal SKF/FAG C3 rulmanlar belirlenebilir.
Özel yeraltı madenciliği ve diğer zorlu ortamlar için düşük sıcaklık, alev geciktirici ve antistatik silindir konfigürasyonları sağlanabilir.
YUFENG ayrıca konveyör yapısına göre eşleşen makara braketleri ve destek çerçeveleri de tedarik ederek sistem kurulumu sırasında bileşen eşleştirmeyi basitleştirir.
Bant çalışırken konveyör ruloları sürekli çalışır, bu nedenle rulman koruması, dönme direnci ve eşmerkezlilik, satın almada dikkate alınması gereken önemli hususlardır. YUFENG, tutarlı silindir geometrisini ve çalışma performansını korumak için kontrollü işleme ve montaj süreçlerini kullanır.
| Performans Öğesi | Standart Gereksinimi | Test Standardı |
|---|---|---|
| Dönme Direnci Katsayısı | ≤0,008 | ISO 15365 |
| Toz ve Su Giriş Sınıfı | IP65 | IP Testi Standardı |
| Nominal Yük Hizmet Ömrü | ≥30.000 çalışma saati | Fabrikada Hızlandırılmış Yaşlandırma Testi |
| Makara Kabuğu Eşmerkezliliği | ≤0,5 mm | Kadranlı Gösterge Testi |
| Yaşlanma Karşıtı Süre Rulman | ≥5.000 saat yüksek sıcaklık testi | Dahili Laboratuvar Testi |
| Eksenel Statik Yük Kapasitesi | Deformasyon olmadan nominal yükün 1,5 katı | Statik Basınç Testi |
Gerçek performans silindir çapına, kabuk kalınlığına, rulman seçimine, yüke, bant hızına ve çalışma ortamına bağlıdır. Seçilen silindir konfigürasyonuna göre fabrika test verileri sağlanabilir.
YUFENG konveyör ruloları, CEMA, GB/T 10595 ve ISO 15365 dahil olmak üzere geçerli konveyör ekipmanı gereksinimlerine ve ilgili uluslararası ve ulusal standartlara göre üretilmektedir. Geçerli madencilik ve ihracat ürünleri, ilgili denetim ve sertifikasyon belgeleriyle birlikte de tedarik edilebilir.
Mevcut kalite belgeleri, silindir konfigürasyonuna ve hedef pazara bağlı olarak ISO 9001 kalite yönetimi sertifikasını, CE belgelerini, SGS hammadde denetim raporlarını, kömür madeni güvenlik testi belgelerini ve fabrika dönüş direnci ve hizmet ömrü test raporlarını içerebilir.

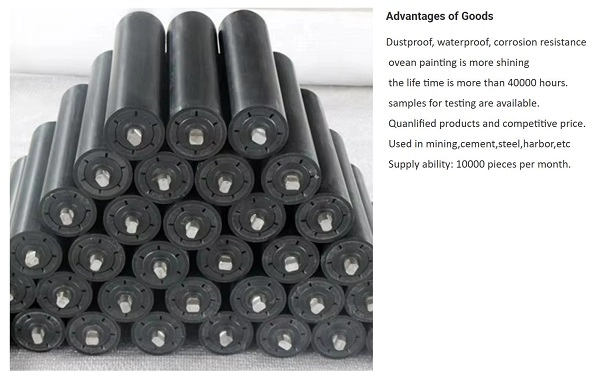

Makaranın güvenilirliği büyük ölçüde çelik borunun, şaftın, yatağın ve sızdırmazlık bileşenlerinin kalitesine bağlıdır. YUFENG, erken rulman arızası, şaft deformasyonu ve kabuk kusurları riskini azaltmak için montaj sürecine girmeden önce gelen malzemeleri denetler.
Çelik borular boyutsal tutarlılık ve yapısal kalite açısından kontrol edilir. Düşük kaliteli ince duvarlı veya uygun olmayan geri dönüştürülmüş borular, standart ağır hizmet tipi rulo üretimi için kabul edilmez.
Doğru yatak konumlandırmasını ve silindir eşmerkezliliğini korumak için katı miller boyutlar ve işleme doğruluğu açısından incelenir.
Rulmanlar, montajdan önce dönme özellikleri ve geçerli performans gereksinimleri açısından kontrol edilir.
Tamamlanan silindirler, piyasaya sürülmeden önce dönme direncine ve ilgili numune alma testlerine tabi tutulur. Bu, sevkıyattan önce anormal çalışma direncinin, sızdırmazlık sorunlarının veya montaj sapmalarının tespit edilmesine yardımcı olur.

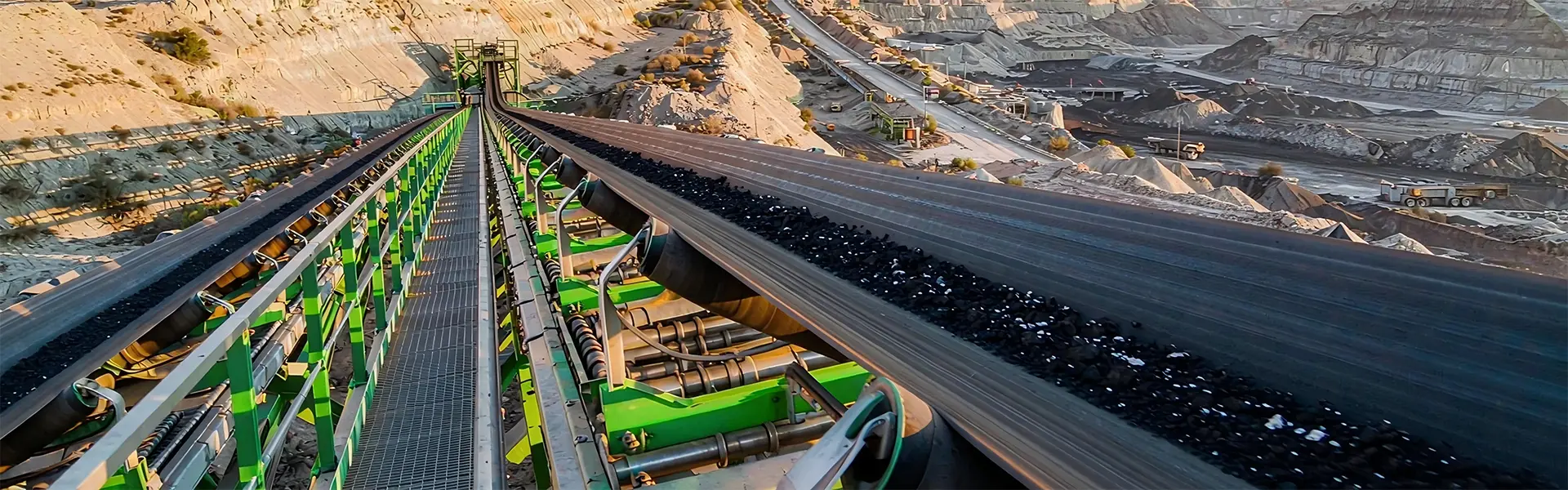

YUFENG Rulo, sürekli dökme malzeme taşımanın gerekli olduğu endüstrilerde kullanılan bantlı konveyör sistemleri için tasarlanmıştır. Rulo tipi ve malzemesi taşıma ortamına ve bant yapısına göre seçilir.
Ağır yüklere ve yüksek malzeme darbesine sahip kömür, cevher, kireçtaşı ve agrega taşıma sistemlerinde karbon çeliği oluk silindirleri, darbe silindirleri ve kendinden hizalamalı silindirler kullanılır.
Silindirler, kırma ve çimento üretim hatları boyunca kireçtaşı, klinker, kum, çakıl ve diğer aşındırıcı malzemelerin sürekli taşınmasını destekler.
HDPE korozyon önleyici silindirler, nemin ve tuz spreyinin geleneksel çelik bileşenlerin korozyonunu hızlandırabileceği kıyı ortamları için seçilebilir.
Konveyör bileşenlerinin neme veya seçilmiş aşındırıcı kimyasal ortamlara maruz kaldığı durumlarda HDPE veya paslanmaz çelik makaralı yapılar düşünülebilir.
Ağır hizmet tipi çelik silindirler ve darbeli silindirler, sıcaklığa ve malzeme özelliklerine bağlı olarak kömür, kül, cüruf ve diğer dökme malzeme taşıma sistemlerini destekleyebilir.
YUFENG konveyör makaraları, konveyör çerçevesinde karmaşık değişiklikler yapılmadan rutin kurulum ve değiştirmeye olanak tanıyan pratik bir şaft ve braket yapısı kullanır.
Makara destek braketleri tasarım aralığına göre konveyör çerçevesine sabitlenir. Makara milleri daha sonra braket montaj delikleriyle hizalanır ve belirtilen pimler veya cıvatalarla sabitlenir. Tamamlanan silindir anormal bir direnç olmadan serbestçe dönmelidir.
Bakım öncesinde konveyör durdurulmalı ve güç kaynağından izole edilmelidir. Şaft kilitleme bileşenlerini çıkardıktan sonra hasarlı silindir çıkarılabilir ve yeni bir üniteyle değiştirilebilir. Konveyör tekrar hizmete alınmadan önce dönüş kontrol edilmelidir.
Kırıcı yükleme alanları için, darbe kuvvetlerini dağıtmak ve konsantre bant hasarını azaltmak amacıyla yükleme noktasından yaklaşık 5 m mesafeye üç ila beş grup PU darbe silindiri yerleştirilebilir.
YUFENG, koordineli tedarik gerektiren projeler için diğer dökme malzeme taşıma bileşenleriyle birlikte silindirler de tedarik etmektedir. Eşleşen ürünler, aynı konveyör tasarımına ve çalışma koşullarına göre seçilebilir.
Mevcut bantlar arasında kumaşlı konveyör bantlar, çelik kordlu konveyör bantlar, yan duvarlı konveyör bantlar, boru konveyör bantlar, desenli bantlar ve pürüzlü üst bantlar yer alır.
Konveyör çerçeve konfigürasyonuna göre eşleşen oluk, geri dönüş, kendinden hizalamalı ve darbeli rulo braketleri ve destek standları tedarik edilebilir.
Konveyörün kurulumu ve bakımı için aşınmaya dayanıklı kauçuk levhalar, konveyör etekleri, tamir yapıştırıcıları ve yama malzemeleri mevcuttur.
Madencilik ve endüstriyel projelerde yardımcı akışkan taşıma ihtiyaçları için HDPE su boruları ve tarama boruları temin edilebilmektedir.
Rulo çapı, et kalınlığı, şaft boyutları ve sızdırmazlık yapısı müşteri çizimlerine ve çalışma koşulu gereksinimlerine göre ayarlanabilir.
YUFENG, nakliye sırasında çarpışmayı, nemi ve yüzey hasarını azaltmak için silindir çapına, ağırlığına ve malzemesine göre farklı ambalaj yapıları kullanır.

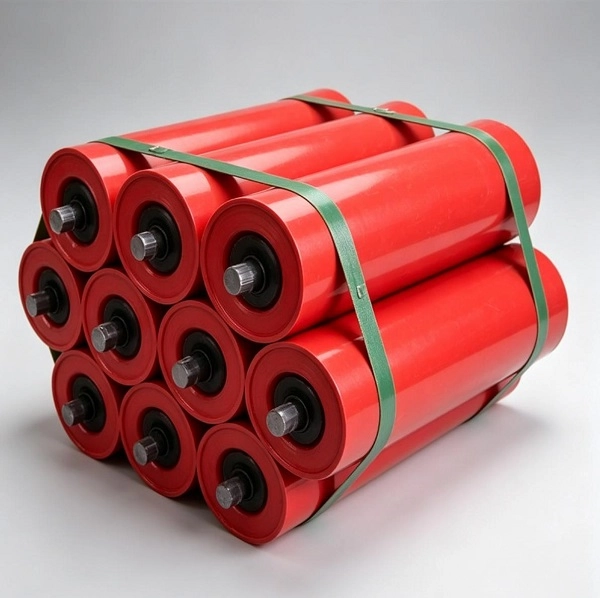

76, 89 ve 108 mm'lik makaralar çelik tel ile demetlenebilir, her iki mil ucuna koruyucu kapaklar takılabilir ve ahşap kutularda paketlenebilir.
168, 194 ve 219 mm'lik ağır rulolar ahşap paletler üzerine yerleştirilebilir, koruyucu plastik filmle sarılabilir ve konteyner taşımacılığı için sabitlenebilir.
HDPE silindirler, taşıma sırasında yüzey çarpışmasını ve deformasyonu azaltmak için yastıklama malzemeleriyle ayrılabilir.
Silindirler, önerilen istifleme yüksekliği 1,2 m'yi aşmayan paletler üzerinde yatay olarak depolanmalıdır. Açık havada depolamada su geçirmez kaplama kullanılmalı ve yağmura ve doğrudan güneş ışığına uzun süre maruz kalmaktan kaçınılmalıdır.
Doğru bir rulo seçimi için alıcıların eşleşen konveyör bandı genişliğini, gerekli rulo dış çapını, rulo tipini, çalışma ortamını, malzeme özelliklerini ve sipariş miktarını sağlaması gerekir. Darbe uygulamaları için malzeme yığın boyutu ve yükleme yüksekliği de önemlidir çünkü bunlar gerekli darbe emme kapasitesini belirler.
YUFENG, bu çalışma parametrelerine göre uygun bir silindir konfigürasyonu önerebilir ve onaylanmış spesifikasyona göre bir fabrika teklifi sunabilir.
YUFENG madencilik, çimento, liman, kimya ve diğer taşıma uygulamaları için endüstriyel silindirler ve ilgili dökme malzeme taşıma bileşenleri üretmektedir. Ürün yelpazesi standart çelik ruloları, HDPE ruloları, PU darbeli ruloları ve farklı konveyör yapıları için özel rulo konfigürasyonlarını kapsamaktadır.
Toplu siparişler için YUFENG, spesifikasyon onayı, özelleştirilmiş işleme, hammadde denetimi, fabrika testleri, ihracat paketleme ve teknik destek sağlar. Koordineli proje tedariki için konveyör ruloları, konveyör bantları, braketler, kauçuk aksesuarlar ve HDPE boru hattı ürünleriyle birlikte de tedarik edilebilir.
Doğru bir fiyat teklifi almak için lütfen eşleşen konveyör bant genişliğini, rulo dış çapını, oluk, darbeli, kendinden hizalamalı veya geri dönüş gibi rulo tipini, çalışma ortamını, toplam miktarı ve varış portunu sağlayın. Mevcutsa, spesifikasyon eşleştirmesi için konveyör çerçeve çizimleri veya mevcut silindir boyutları da sunulabilir.
