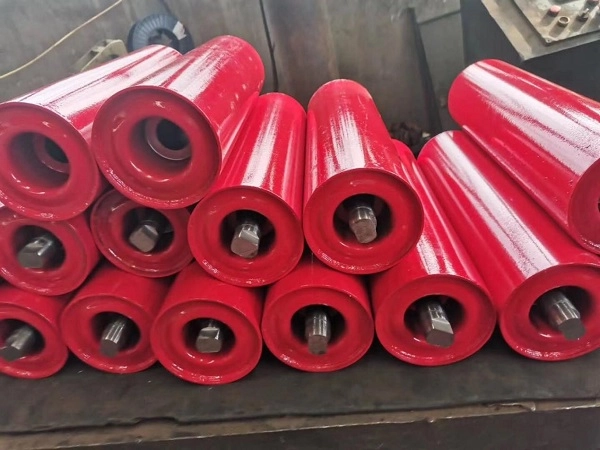

Konveyör Bant Sistemleri için Yüksek Performanslı Taşıyıcı Avara Rulo
YUFENG Avara Silindirinin TaşınmasıTekneli taşıyıcı rulo veya konveyör taşıma avara olarak da bilinen, bantlı bir konveyörün üst malzeme taşıma bölümüne monte edilen birincil destek bileşenidir. Yüklü taşıma bandını destekler, tasarlanan tekne profilini korur, bant sarkmasını azaltır ve sürekli taşıma sırasında dökme malzemelerin ortalanmış halde tutulmasına yardımcı olur.
Taşıyıcı avara, çelik veya HDPE makaralı kabuktan, sağlam şafttan, hassas sabit oluklu rulmandan ve çok katmanlı sızdırmazlık sisteminden monte edilir. YUFENG madencilik, çimento, limanlar, termal enerji, kimyasal ve diğer toplu taşıma uygulamaları için karbon çeliği, galvanizli, HDPE, PU gecikmeli, kendinden hizalamalı ve spiral taşımalı avaralar sağlar.
Mevcut silindir çapları 76, 89, 108, 114, 133, 168, 194 ve 219 mm'dir; silindir uzunluğu, duvar kalınlığı, rulman konfigürasyonu ve yüzey işlemi konveyör çizimlerine ve çalışma koşullarına göre özelleştirilebilir.
Kabuk Malzemesine Göre Türler
Karbon Çelik Taşıma Avara
Karbon çeliği taşıyan avaralar, geleneksel ağır hizmet tipi konveyör sistemleri için yüksek yük kapasitesi, yapısal sağlamlık ve darbe direnci sağlar. Madencilik, çimento fabrikaları, termik santraller, agrega ve diğer dökme malzeme taşıma uygulamalarına uygundurlar.
HDPE Taşıma Avara
HDPE taşıyan avaralar, geleneksel çelik makaralar gibi paslanmayan yüksek yoğunluklu bir polietilen kabuk kullanır. Neme, tuz serpintisine ve seçilmiş asit veya alkali ortamlara karşı dayanıklılık sağlayarak kıyı limanları, kimya tesisleri ve nemli açık ocak madencilik ortamları için uygun hale getirirler.
PU Gecikmeli Taşıma Avara
PU gecikmeli taşıma makaraları, yüksek düşüşlü yükleme alanlarında malzeme darbesinin bir kısmını absorbe etmek için elastik bir poliüretan dış katman kullanır. Büyük veya keskin malzemelerin konveyör bandı üzerinde yoğun darbe oluşturabileceği kırıcı besleme bölümleri için özellikle uygundurlar.
| Rulo Tipi | Temel Özellik | Uygulanabilir Çalışma Koşulu |
|---|---|---|
| Karbon Çelik Taşıma Avara | Yüksek yük kapasitesi, güçlü darbe dayanımı ve istikrarlı maliyet | Madencilik, çimento fabrikaları, termik enerji ve ağır yük taşımacılığı |
| HDPE Taşıma Avara | Paslanmaz, asit ve alkaliye dayanıklı, düşük çalışma gürültüsü | Kıyı limanları, kimya tesisleri ve nemli tuz-sis ortamları |
| PU Gecikmeli Taşıma Avara | Darbe emilimi ve kemer koruması için elastik dış katman | Kırıcı besleme ve yüksek etkili kesme bölümleri |

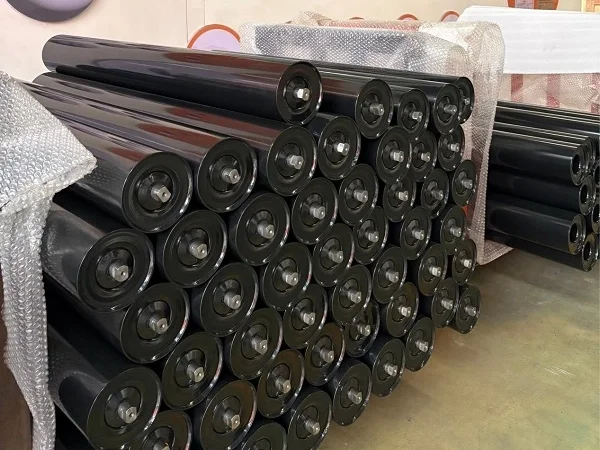

Farklı Konveyör Bölümleri için Konfigürasyonlar

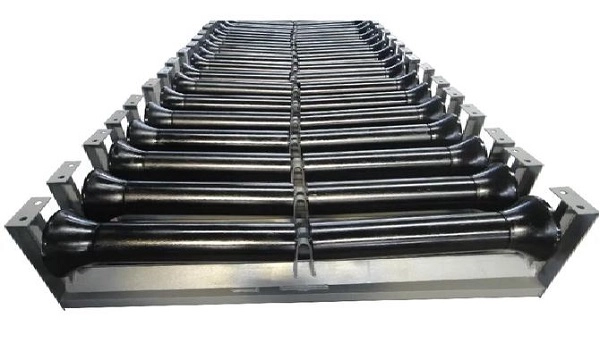

Tekneli Taşıyıcı Avara Silindiri
Üç silindirli oluk düzenlemesi, bantlı bir konveyörün üst yüklü bölümü için en yaygın olarak kullanılan taşıma avara konfigürasyonudur. 30°, 35° ve 45°'lik mevcut oluk açıları, bandın daha derin bir taşıma oluğu oluşturmasına olanak tanır ve etkin malzeme tutma kapasitesini artırır.
PU Gecikmeli Darbe Taşıma Avara Silindiri
PU tampon halkaları, büyük yığın halindeki malzemelerin konveyör üzerine düşmesi durumunda oluşan darbeyi azaltmak için silindir gövdesinin etrafına sarılmıştır. Silindir, konveyör bandının hasar görmesini azaltmak için normalde kırıcı besleme ve diğer yüksek düşüşlü yükleme noktalarının etrafına monte edilir.
Kendinden Hizalamalı Taşıyıcı Avara Silindiri
Kendiliğinden hizalanan taşıyıcı avara, çalışma sırasında bant sapmasını düzeltmeye yardımcı olan dikey kılavuz makaralarla donatılmıştır. Kenar aşınmasını, malzeme sızıntısını ve dengesiz taşımayı azaltmak için bant takibinin önemli olduğu uzun mesafeli konveyör hatlarında kullanılır.
Galvanizli Pas Önleyici Taşıyıcı Avara Silindiri
Silindir kabuğu, neme ve atmosferik korozyona karşı direnci artırmak için sıcak daldırma galvanizli yüzey işlemine tabi tutulur. Bu konfigürasyon, dış mekan stok sahaları, açık hava malzeme depolama ve nemli koşullara maruz kalan taşıma sistemleri için uygundur.
HDPE Korozyon Önleyici Taşıma Avara Silindiri
HDPE kabuk, geleneksel çelik paslanmasını önleyen ve seçilen aşındırıcı ortamlara direnç sunan metalik olmayan bir yüzey sağlar. Kıyı rıhtımları, kimya tesisleri ve tuz spreyi veya kimyasallara maruz kalmanın sıradan çelik silindirlerin servis ömrünü kısaltabileceği diğer yerler için uygundur.
Spiral Yapışmaz Taşıma Avara Silindiri
Spiral yüzey, konveyör bandına yapışan yapışkan kil, ıslak kum ve diğer malzemelerin çıkarılmasına yardımcı olmak için sarmal dışbükey bir yapı kullanır. Bu tasarım, silindir çevresinde malzeme birikiminin azaltılmasına yardımcı olur ve ıslak taşıma koşullarında silindirin tıkanması riskini azaltabilir.
Özellikler
Rulo Çapı
YUFENG, 76, 89, 108, 114, 133, 168, 194 ve 219 mm'lik standart dış çaplar sunmaktadır. Bant genişliğine, bant hızına, yüke ve konveyör yapısına göre uygun çap seçilmelidir.
Uyumlu Konveyör Bant Genişliği
Taşıyıcı avara aralığı, yaklaşık 500–2400 mm'lik konveyör bant genişlikleriyle eşleştirilebilir. Silindir uzunluğu ve şaft boyutları, konveyör çerçevesine ve destek braketine göre özelleştirilebilir.
Konveyör Çerçevesi Uyumluluğu
YUFENG Taşıma Avara Silindiri ürünleri, yaygın DTII, TD75 ve CEMA tipi konveyör çerçeve düzenlemeleriyle uyumluluk sağlayacak şekilde tasarlanmıştır. Toplu üretimden önce müşterinin mevcut çerçeve çizimine göre kesin boyutlar onaylanmalıdır.
Kemer Uyumluluğu
Rulolar yapısal gereksinimlerine ve bant genişliğine göre Kumaş Konveyör Bant, Çelik Kord Konveyör Bant, Yanak Konveyör Bant ve Boru Konveyör Bant sistemleri ile eşleştirilebilir.
Malzeme ve Yüzey İşlem Seçenekleri
Rulo Kabuk Malzemesi
Mevcut kabuk malzemeleri arasında Q235 karbon çeliği, HDPE ve 304 paslanmaz çelik bulunmaktadır. Karbon çeliği genel ağır hizmet uygulamalarına, HDPE korozyona duyarlı ortamlara ve paslanmaz çelik ise daha yüksek korozyon direnci gerektiren uygulamalara yöneliktir.
Yüzey İşlem
Yüzey seçenekleri arasında elektrostatik toz boya, sıcak daldırma galvanizleme ve tam PU kaplama yer alır. Nem, korozyon, darbe ve malzeme özelliklerine göre uygun işlem seçilmelidir.
Rulman Yapılandırması
YUFENG, işletme gereksinimlerine ve proje spesifikasyonuna göre yerli yüksek hassasiyetli rulmanlar veya ithal SKF ve FAG C3 boşluklu rulmanlar tedarik edebilir.
Sızdırmazlık Yapısı
Rulman boşluğuna toz ve su girişini sınırlamak için çok kanallı naylon labirent contalar ve kauçuk temas contaları kullanılarak çift veya üçlü kompozit sızdırmazlık yapıları yapılandırılabilir.
Özel Çalışma Koşulları
Yeraltı madenciliği için alev geciktirici ve antistatik taşıyıcı silindirler veya kuzeydeki açık ocak madenleri için düşük sıcaklığa dayanıklı silindirler gibi özel konfigürasyonlar uygulamaya göre tartışılabilir.
Destekleyici Aksesuarlar
Rulo boyutlarına ve konveyör çerçeve tasarımına göre eşleşen taşıma avara braketleri ve konveyör destek çerçeveleri tedarik edilebilir.
Yapı ve Hammaddeler
Rulo Kabuğu
Standart çelik makaralar Q235 yüksek frekanslı ERW çelik boru kullanırken, HDPE versiyonları işlenmemiş HDPE malzemesini kullanır. Kabuk boyutları ve et kalınlığı, gerekli yüke ve rulo uzunluğuna göre ayarlanabilir.
Silindir Mili
Makara şaftı, sürekli radyal ve eksenel yükleme altında bükülme direnci sağlayan 45# soğuk çekilmiş katı yuvarlak çelik kullanır. Şaft çapı ve uç konfigürasyonu destek braketine uygun hale getirilebilir.
Rulman
Dönen montaj için C3 boşluklu sabit bilyalı rulmanlar kullanılır. Rulman seçimi çalışma direncini, sıcaklık artışını, servis ömrünü ve konveyörün sürekli çalışmasına uygunluğu etkiler.
Sızdırmazlık Bileşenleri
Sızdırmazlık sistemi, hava koşullarına dayanıklı nitril kauçuk sızdırmazlık halkalarıyla birlikte yüksek tokluğa sahip naylon labirent bileşenleri kullanır. Çok kademeli yapı, yatak boşluğunun toz ve su ile kirlenmesinin azaltılmasına yardımcı olur.
Gelen Malzeme Kontrolü
Çelik borular, miller ve rulmanlar montajdan önce ilgili boyut ve performans gereksinimleri açısından örneklenir ve incelenir. Fabrika muayene kriterlerini karşılamayan malzemeler üretime verilmemektedir.
Performans
Taşıyıcı avaralar, konveyör çalışırken sürekli olarak çalışır, bu nedenle dönme direnci, eşmerkezlilik, rulman koruması ve statik yük kapasitesi, rulo seçimi için önemli göstergelerdir. YUFENG, istikrarlı çalışma performansını korumak için işleme ve montaj doğruluğunu kontrol eder.
| Performans Öğesi | Standart Gereksinimi | Test Standardı |
|---|---|---|
| Dönme Direnci Katsayısı | ≤0,008 | ISO 15365 |
| Toz ve Suya Karşı Koruma Sınıfı | IP65 | IP Testi Standardı |
| Nominal Yük Hizmet Ömrü | ≥30.000 çalışma saati | Fabrikada Hızlandırılmış Yaşlandırma Testi |
| Makara Kabuğu Eşmerkezliliği | ≤0,5 mm | Kadranlı Gösterge Testi |
| Yaşlanma Karşıtı Süre Rulman | ≥500 saat yüksek sıcaklıkta yaşlandırma testi | Dahili Laboratuvar Testi |
| Eksenel Statik Rulman Kapasitesi | Deformasyon olmadan nominal yükün 1,5 katı | Statik Basınç Testi |
Gerçek hizmet ömrü ve yük performansı, silindir çapına, kabuk kalınlığına, rulman konfigürasyonuna, bant hızına, malzeme yüküne, çalışma ortamına ve bakım koşullarına bağlıdır.
Kalite Standartları
Konveyör Endüstrisi Standartları
YUFENG silindirleri, konveyör ekipmanı ve silindir performansı için CEMA, GB/T 10595 ve ISO 15365 gereklilikleri referans alınarak üretilmektedir.
Güvenlik ve İhracat Gereksinimleri
İlgili kömür madeni güvenlik gerekliliklerine göre uygulanabilir yeraltı maden silindiri konfigürasyonları tedarik edilebilir. İhracat siparişleri, seçilen ürün ve hedef pazara göre geçerli CE ve SGS denetim belgeleriyle desteklenebilir.
Kalite Belgeleri
Mevcut belgeler arasında ISO9001 kalite yönetimi sertifikası, CE ihracat belgeleri, SGS hammadde denetim raporları, kömür madeni güvenlik testi belgeleri ve fabrika rotasyon direnci ve hizmet ömrü test raporları bulunabilir.
Kurulum ve Taşıma Avara Değişimi
Yeni Konveyör Çerçevesi Kurulumu
Taşıyıcı avara destek braketi ilk olarak tasarlanan aralığa göre konveyör çerçevesine sabitlenir. Silindir şaftının her iki ucu braket montaj delikleriyle hizalanır ve belirtilen pimler veya cıvatalarla sabitlenir, ardından düzgün çalışmayı onaylamak için manuel dönüş kontrolü yapılır.
Aşınmış Taşıma Avarasının Değiştirilmesi
Bakım öncesinde konveyör durdurulmalı ve güç kaynağından izole edilmelidir. Mil kilitleme bileşenleri çıkarıldıktan sonra hasarlı taşıyıcı avara çıkarılabilir ve yeni bir silindirle değiştirilebilir. Konveyör yeniden başlatılmadan önce dönüş ve bant hizalaması kontrol edilmelidir.
Kendinden Hizalamalı Avara Konumu
Uzun mesafeli taşıma hatlarında, sağlanan konfigürasyona ve çalışma koşullarına göre yaklaşık 80–100 m önerilen, kendinden hizalamalı taşıyıcı avaralar uygun aralıklarla monte edilebilir.
Darbe Avara Düzeni
Kırıcı besleme noktaları için, malzeme darbesini dağıtmak ve konveyör bandını korumak amacıyla kesme noktasından yaklaşık 5 m mesafe içerisinde yaklaşık üç ila beş grup PU gecikmeli darbe taşıyan avaralar düzenlenebilir.
Eşleşen Konveyör Sistemi Ürünleri
Konveyör Bant Serisi
YUFENG, farklı toplu taşıma uygulamaları için Kumaş Konveyör Bant, Çelik Kord Konveyör Bant, Yan Duvar Konveyör Bant, Boru Konveyör Bant, Desenli Konveyör Bant ve Pürüzlü Üst Konveyör Bant tedarik edebilmektedir.
Rulo Aksesuarları
Destekleyici ürünler arasında oluk, darbeli, kendinden hizalamalı ve geri dönüşlü avara braketleri, destek standları ve diğer silindir montaj bileşenleri bulunur.
Kauçuk Aksesuarları
Konveyörün kurulumu ve bakımı için aşınmaya dayanıklı kauçuk levhalar, konveyör etek kauçuğu, vulkanizasyon onarım yapıştırıcıları ve yama kitleri mevcuttur.
HDPE Boru Hattı Serisi
Madencilik ve endüstriyel projelerde yardımcı akışkan taşınması amacıyla HDPE Su Borusu ve HDPE Araştırma Borusu temin edilebilmektedir.
Özel İşleme
Silindir çapı, kabuk duvar kalınlığı, şaft boyutları, sızdırmazlık yapısı ve diğer parametreler müşteri çizimlerine ve özel çalışma koşullarına göre ayarlanabilir.
Paketleme ve Depolama
Küçük Çaplı Makaralar
76, 89 ve 108 mm'lik taşıyıcı avaralar çelik tel ile demetlenerek, her iki mil ucunda plastik kapaklarla korunarak, uluslararası nakliye için masif ahşap kutularda paketlenebilir.
Büyük Çaplı Makaralar
168, 194 ve 219 mm'lik ağır taşıma makaraları ahşap paletler üzerine yerleştirilebilir, koruyucu plastik filmle sarılabilir ve konteyner taşımacılığı için sabitlenebilir.
HDPE Taşıma Avaraları
HDPE silindirler, yükleme ve boşaltma sırasında yüzey çarpışmasını, çizilmeyi ve deformasyonu azaltmak için yastıklama malzemeleriyle ayrılabilir.
Saklama Koşulları
Silindirler, önerilen istifleme yüksekliği 1,2 m'yi aşmayan paletler üzerinde yatay olarak depolanmalıdır. Açık havada depolanırken su geçirmez kaplama kullanılmalı ve yağmur suyuna uzun süre maruz kalmaktan kaçınılmalıdır.
Doğru Taşıma Avara Silindiri Nasıl Seçilir
Konveyör Bant Genişliği
Uygun silindir uzunluğunun, şaft boyutlarının ve braket konfigürasyonunun doğrulanabilmesi için konveyör bant genişliğini ve mevcut çerçeve boyutlarını sağlayın.
Rulo Çapı ve Tipi
Bant hızına, malzeme yüküne, taşıma bölümüne ve darbe koşullarına göre dış çapı ve yapıyı seçin. Tekneli, darbeli ve kendinden hizalamalı taşıyıcı avaraların konveyör sistemi içerisinde farklı işlevleri vardır.
Çalışma Ortamı
Nem, tuz spreyi, kimyasallara maruz kalma, dış mekan kullanımı, sıcaklık ve malzeme özellikleri hakkında bilgi verin. Bu, karbon çeliği, galvanizli çelik, HDPE, paslanmaz çelik veya PU gecikmenin daha uygun olup olmadığını belirler.
Malzeme Parça Boyutu ve Etkisi
Büyük veya keskin dökme malzemeler, yükleme noktaları çevresinde PU gecikmeli darbe taşıyan avaralar gerektirebilirken, geleneksel malzeme taşımacılığında standart karbon çeliği oluklu taşıma avareleri kullanılabilir.
Taşıma Avara Silindiri Teklifi İsteyin
Gerekli Teknik Parametreler
Doğru bir fabrika teklifi için eşleşen konveyör bant genişliğini, rulo dış çapını, taşıma avara tipini, çalışma ortamını, malzeme özelliklerini, toplam sipariş miktarını ve varış portunu sağlayın.
YUFENG teknik mühendisleri, konveyör sistemi gereksinimlerine göre uygun rulo çapını, kabuk malzemesini, yatağı, sızdırmazlık yapısını ve destek braketini değerlendirebilir.
