Eşit Uzunlukta Oluk Açma Avara Silindiri

Dengeli yük dağılımı, YUFENG Eşit Uzunlukta Oluklu Avara Silindirinin temel avantajıdır. 400–2400 mm bant genişlikleri için 89–159 mm çaplarda sunulan eşit uzunluktaki üç silindiri, simetrik bant desteği sağlar ve eşit olmayan kenar aşınmasını ve malzeme dökülmesini azaltmaya yardımcı olur. Her ünite, CAD çizimleri ve numune testleri ile birlikte rotasyon, darbe, korozyon ve sızdırmazlık testlerine tabi tutulur.

Ürün Tanımı ve Komple YUFENG Üretim Süreci

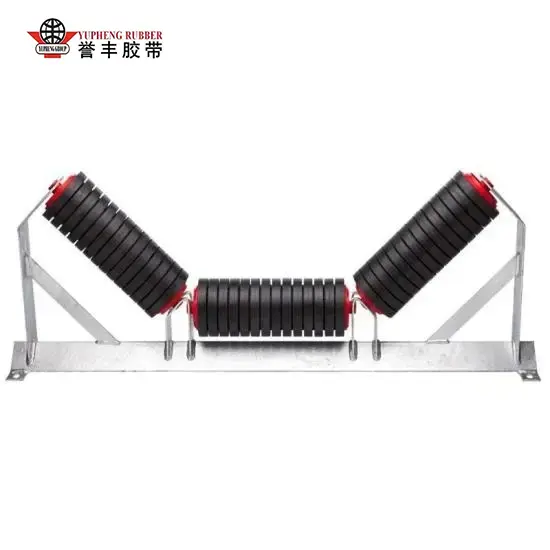

1. Eşit Uzunlukta Oluklu Avara Yapısı

YUFENG Eşit Uzunlukta Oluklu Avara, entegre bir damgalama braketine monte edilmiş aynı uzunluk ve çapa sahip üç silindirden oluşur. Bir yatay merkez silindir ve iki simetrik eğimli yan silindir, dengeli dökme malzeme taşıma için dengeli bir içbükey taşıma profili oluşturur.

Daha kısa kanat silindirleri kullanan eşit olmayan uzunluktaki oluklu avaralarla karşılaştırıldığında, eşit uzunluktaki tasarım konveyör bandı boyunca daha tutarlı destek sağlar. Bu, yükün daha eşit şekilde dağıtılmasına yardımcı olur ve lokal stresi, eşit olmayan bant aşınmasını ve tutarsız silindir boyutlarından kaynaklanan potansiyel bant sapmasını azaltır.

2. Ağır Hizmet Operasyonları için Güçlendirilmiş Yapı

YUFENG, Q235 dikişsiz kalın duvarlı çelik borular, katı karbon çeliği entegre miller, güçlendirilmiş soğuk damgalı braketler ve çok katmanlı labirent kompozit çift yağ keçeleri kullanır. Boyutsal doğruluğu, yapısal gücü ve korozyon direncini artırmak için CNC kesme, gaz korumalı kaynak ve elektrostatik yüksek sıcaklıkta pas önleyici kaplama uygulanır.

Bazı düşük maliyetli avaralar, uzun süreli ağır yükler altında deforme olabilen 2,0-2,5 mm ince duvarlı borular kullanırken, YUFENG Eşit Uzunlukta Oluklu Avaralar 3,5 mm kalınlığında dikişsiz çelik borular kullanır. Yük gereksinimlerine göre yüksek hassasiyetli çift contalı 6204, 6205 ve 6306 serisi rulmanlar mevcuttur.

3. Hassas Dönüş ve Kararlı Çalışma Performansı

Her silindirin radyal salgısı 0,5 mm dahilinde kontrol edilirken, statik dönüş direnci yaklaşık 1,5-2,5 N'de korunur. Bu üretim kontrolleri, sürekli taşıma sırasında düzgün dönüş, düşük sürtünme ve azaltılmış çalışma gürültüsü elde edilmesine yardımcı olur.

Güçlendirilmiş yapı, yüksek toz konsantrasyonu, yüksek nem, mineral çamur sıçraması ve hafif asit veya alkaliye maruz kalma gibi zorlu ortamlar için uygundur ve uzun süreli konveyör çalışması için istikrarlı destek sağlar.

4. Farklı Uygulamalar için Özelleştirilmiş Malzemeler

YUFENG, standart çelik eşit uzunlukta oluklu avaralara ek olarak, kauçuk gecikmeli aşınmaya dayanıklı silindirler, UHMWPE polimer korozyon önleyici silindirler ve paslanmaz çelik şaft seçenekleri dahil olmak üzere özel konfigürasyonlar sunar.

Bu konfigürasyonlar malzemenin aşındırıcılığına, korozyon koşullarına, neme maruz kalma durumuna ve konveyör gereksinimlerine göre seçilebilir. Tutarlı üretim kalitesini korumak için, gelen tüm hammaddeler üretime girmeden önce kimyasal bileşim ve mekanik dayanıklılık denetimlerine tabi tutulur.

Otantik Uzun Vadeli Saha Testi Verileri

1. Altı Aylık Yeraltı Kömür Madeni Saha Testi

YUFENG teknik ekibi, zorlu taşıma koşulları altında uzun vadeli performansını değerlendirmek için Eşit Uzunlukta Oluklu Avara Silindirinin bir yer altı kömür madeninde 6 aylık kesintisiz saha çalışma testini gerçekleştirdi. Test sürekli çalışmayı, rulman yükünü, sızdırmazlık dayanıklılığını, bant korumasını ve malzeme dökülme kontrolünü kapsıyordu.

Test Ortamı:Toz konsantrasyonu ≥1200 mg/m³, ortam sıcaklığı -10°C ile +65°C arasında değişen ve 24 saat sürekli taşıma operasyonuna sahip yer altı kömür madeni yolu.

Tek Grup Rulman Yükü:2.800 kg'a kadar ham kömür, gang ve karışık cevher dökme malzemeleri elleçleme.

2. Doğrulanmış Performans Sonuçları

Servis Ömrü:Test avaraları, karşılaştırma için kullanılan sıradan ince duvarlı eşit uzunluktaki avaralardan 3-5 kat daha uzun bir hizmet ömrüyle 32.600 sabit çalışma saati elde etti.

Sızdırmazlık Dayanıklılığı:Art arda 30 gün süren toz ve yüksek basınçlı su püskürtme sirkülasyon testinden sonra, tüm test numuneleri sıfır yatak sıkışması ve sıfır dahili yağlayıcı sızıntısı gösterdi.

Kemer Koruması:Dengeli eşit uzunluktaki makara yapısı, konveyör bandı ile makaralar arasındaki tek taraflı kenar sürtünmesinin azaltılmasına yardımcı olarak, test edilen koşullar altında genel bant değiştirme döngüsünü %40'a kadar uzatır.

Malzeme Dökülmesi:Standart 35° çukur açısıyla, test edilen eşit uzunluktaki avara sistemi, aynı taşıma hacmi altında paralel düz avaralar ve eşit uzunluktaki oluklu avaralar için %3,2'ye kıyasla %0,48'lik ölçülen bir dökülme oranına ulaştı.

Tam Ürün Sınıflandırması ve Teknik Parametreler

1. Standart Eşit Uzunlukta 3 Rulo Oluklu Avara

Madencilik, çimento, tahıl ve diğer dökme malzeme taşıma sistemleri için genel amaçlı bir konfigürasyon. Standart çukur açıları 20°, 30°, 35° ve 45°'yi içerir.

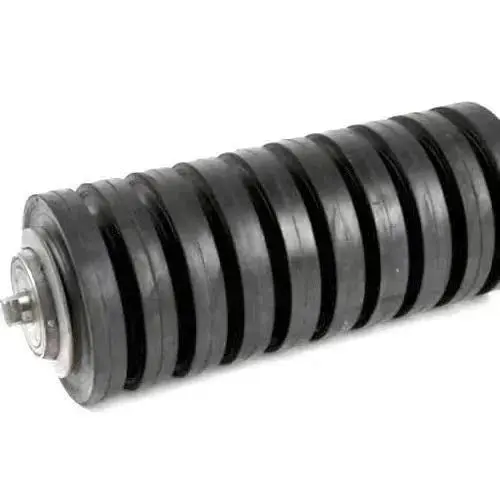

2. Eşit Uzunlukta Darbe Tamponu Oluklu Avara

Yükleme ve malzeme besleme noktaları için tasarlanan bu silindirler, düşen cevherden kaynaklanan darbeyi absorbe etmek ve konveyör bandı ile silindir yapısı üzerindeki doğrudan etkiyi azaltmak için kalın kauçuk kaplamaya sahiptir.

3. Eşit Uzunlukta Otomatik Kendinden Hizalamalı Oluklu Avara

Konveyör bandını normal çalışma pozisyonuna geri yönlendirmeye yardımcı olacak, kenar aşınmasını ve potansiyel bant hasarını azaltacak bir sapma düzeltme destek yapısıyla donatılmıştır.

4. UHMWPE Korozyon Önleyici Eşit Uzunlukta Oluklu Avara

Asit, alkali veya tuz sisine maruz kalan kimya tesisleri, tuz depoları ve atık su arıtma tesisleri gibi aşındırıcı ortamlar için paslanmaz çelik şaft seçeneklerine sahip UHMWPE polimer silindir gövdesi kullanır.

Standart Teknik Parametre Tablosu

Gerçek Küresel Müşteri Projesi Örnek Olayları

1. Moğolistan Açık Ocak Kömür Madenciliği Projesi

1.200 mm genişliğinde ağır hizmet bandına ve saatte 2.000 ton taşıma kapasitesine sahip 12 km'lik çapraz dağ kömür taşıma sistemi, daha önce yaklaşık 6.000 çalışma saatinden sonra eşit olmayan uzunluktaki avaralar nedeniyle erken arızalarla karşılaşıyordu.

YUFENG, kalınlaştırılmış tüp duvarları ve gelişmiş labirent sızdırmazlığı ile özelleştirilmiş 35° güçlendirilmiş sızdırmazlık Eşit Uzunlukta Oluklu Avaralar sağladı. 18 aylık sürekli dış mekan çalışmasının ardından projede sıfır silindir değişimi ve sıfır bildirilen silindir arızası kaydedildi ve aylık bakım işçiliği maliyetleri yaklaşık %65 oranında azaldı.

2. Güneydoğu Asya Kıyı Maden Boşaltma Terminali

Proje şiddetli kıyı tuz-sis korozyonu altında sürekli açık havada gemi boşaltma ve stok sahası taşımayı içeriyordu. YUFENG, paslanmaz çelik iç şaftlara sahip UHMWPE Korozyon Önleyici Eşit Uzunlukta Oluklu Avaralar tedarik etti.

İki yıllık sürekli çalışmanın ardından, tedarik edilen silindirlerde pasla ilgili herhangi bir arıza veya yatak tıkanması görülmedi ve bu da kıyılarda uzun süreli dökme malzeme elleçleme için güvenilir destek sağladı.

3. Yerli Çimento Klinker Üretim Hattı

Günlük 5.000 ton kapasiteli bir çimento klinkeri üretim hattı, yüksek sıcaklıkta fırın külünün taşınması ve yüksek aşındırıcı agreganın taşınması için silindirlere ihtiyaç duyuyordu. YUFENG, taşınan malzeme, silindirler ve konveyör bandı arasındaki darbeyi ve aşındırıcı teması azaltmak için kauçuk gecikmeli Eşit Uzunlukta Darbeli Oluk Açma Avaraları tedarik etti.

Özelleştirilmiş darbeye dayanıklı konfigürasyon, konveyör bant yüzeyinin korunmasına, anormal aşınmanın azaltılmasına ve taşıma sisteminin çalışma döngüsünün uzatılmasına yardımcı olur.

Sıradan Eşit Olmayan Uzunluktaki Piyasa Aylaklarına Karşı Temel Rekabet Avantajları

Uygulanabilir Endüstriyel Senaryolar

YUFENG Eşit Uzunlukta Oluklu Avara Silindiri, dengeli yük dağılımı, istikrarlı bant desteği ve güvenilir uzun süreli çalışma gerektiren toplu malzeme taşıma sistemleri için tasarlanmıştır. Çalışma ortamına göre farklı rulo malzemeleri ve konfigürasyonları seçilebilir.

1. Madencilik Sektörü

Açık ocak kömür madenleri, yer altı demir cevheri, altın cevheri ve boksit taşıma sistemleri için uygundur ve zorlu çalışma koşulları altında ağır dökme malzemelerin uzun mesafe taşınmasını destekler.

2. Termik Santraller

Kömür besleme hatlarında, kireçtaşı kükürt giderme malzemesinin taşınmasında, kazan külü ve cüruf taşıma sistemlerinde kullanılır. Güçlendirilmiş silindir yapısı sürekli dökme malzeme taşımayı destekler.

3. İnşaat Malzemeleri Sanayii

Çimento fabrikaları, kum ve taş agrega ocakları, çakıl işleme hatları ve aşındırıcı dökme malzemeler ve sürekli taşıma içeren diğer uygulamalar için uygundur.

4. Limanlar ve Toplu Kargo Terminalleri

Kömür, demir cevheri, tahıl ve kimyasal dökme yük yükleme, boşaltma ve stok sahası taşıma sistemleri için tasarlanmıştır. Dış mekan ve yüksek nemli ortamlar için farklı rulo malzemeleri ve sızdırmazlık konfigürasyonları seçilebilir.

5. Kimyasal ve Tuz Üretimi

UHMWPE korozyon önleyici eşit uzunlukta oluklu avaralar, kimyasal tesisler, tuz üretim tesisleri ve ilgili malzeme taşıma sistemleri dahil olmak üzere asit, alkali, tuz sisi ve diğer aşındırıcı koşullara maruz kalan uygulamalar için mevcuttur.

6. Tahıl İşleme Sanayii

Düşük aşınmalı ve gıda sınıfı silindir seçenekleri, buğday, mısır, pirinç ve diğer tarımsal dökme malzeme depolama ve taşıma sistemleri için uygundur ve düzgün dönüş ve sabit bant desteği sağlar.

Fabrika Profesyonel Gücü ve Kalite Güvencesi

YUFENG, 50'den fazla CNC hassas işleme ekipmanıyla donatılmış, standart 20.000 m²'lik otomatik bir üretim atölyesi işletmektedir. Aylık 80.000'e kadar konveyör avara üretim kapasitesi ve 15 yıllık özel üretim deneyimiyle madencilik, çimento, limanlar, enerji üretimi, tarım ve diğer toplu taşıma endüstrileri için güvenilir silindir çözümlerine odaklanıyoruz.

1. Üretim Yeteneği

Üretim sistemimiz CNC hassas işleme, makaralı boru imalatı, şaft işleme, kaynak, yatak montajı, sızdırmazlık ve yüzey işlemlerini entegre etmektedir. Üretim kapasitesi, büyük ölçekli taşıma projeleri için hem standart rulo siparişlerini hem de özelleştirilmiş spesifikasyonları destekler.

2. Kalite Sertifikaları ve Uyumluluk

Silindir ürünlerimiz kontrollü bir kalite yönetim sistemi altında üretilmekte ve ISO 9001, MT/T 821 ve CE ile ilgili gereklilikleri desteklemektedir. Nitelikli müşteri projeleri için üçüncü taraf fabrika denetim raporları ve ürün performans test belgeleri sağlanabilir.

3. Beş Aşamalı Kalite Kontrol

Kalite Kontrol sürecimiz, hammadde giriş muayenesini, yarı mamul kaynak mukavemet testini, bitmiş silindir dönme direnci testini, sızdırmazlık yaşlanma simülasyonunu ve son ambalaj muayenesini kapsar. Bu çok aşamalı denetim sistemi, üretim partileri arasında tutarlı boyutsal doğruluğun, sızdırmazlık performansının ve dönme stabilitesinin korunmasına yardımcı olur.

4. CAD Mühendisliği ve Teknik Destek

YUFENG, proje eşleştirme, kurulum onayı ve konveyör yapısı doğrulaması için ücretsiz CAD mühendislik çizimleri sağlar. Teknik ekibimiz bant genişliğine ve taşıma koşullarına göre uygun rulo çapı, oluk açısı, rulman konfigürasyonu ve braket boyutları önerebilir.

5. Örnek ve Özel Üretim Hizmeti

Küçük deneme siparişleri, ürün özelliklerine bağlı olarak yaklaşık 7 gün içerisinde numune teslimi ile desteklenebilmektedir. Standart seri üretim siparişleri genellikle 15-20 gün sürer; özelleştirilmiş spesifikasyonlar ise proje gereksinimlerine ve üretim karmaşıklığına göre planlanır.

6. Küresel Satış Sonrası Destek

YUFENG, silindir seçimi, kurulumu ve çalıştırılması için uzaktan teknik rehberlik sağlar. Nitelikli, büyük ölçekli yurtdışı endüstriyel projeler için, müşterilerin güvenilir konveyör performansı elde etmelerine yardımcı olmak amacıyla yerinde eşleştirme yardımı da sağlayabiliriz.

Dönüşüm

Toplu konveyör sisteminizi geliştirmek ve uzun vadeli işletme maliyetini azaltmak için uzun ömürlü, az bakım gerektiren silindir mi arıyorsunuz? Ücretsiz ürün örneklerine başvurmak, özelleştirilmiş teknik çizimler ve fabrika doğrudan toptan fiyat listesi almak için hemen profesyonel mühendislik ekibimizle iletişime geçin! Tüm malzeme taşıma projesi talepleriniz için tek noktadan komple konveyör bileşeni eşleştirme çözümü sunuyoruz.

SSS Bölümü

1. S: Eşit uzunluktaki oluklu avara silindirimizin, eşit olmayan uzunluktaki avara silindirlerine göre temel avantajları nelerdir?

C: Eşit uzunluktaki üç özdeş silindirimiz, tamamen dengeli yük dağılımı sağlar, tek taraflı bant gerilimini ve kenar aşınmasını ortadan kaldırır, malzeme dökülmesini azaltır ve konveyör bandının servis ömrünü büyük ölçüde uzatır. 35°, çoğu madencilik ve çimento sanayi projesine uygun en evrensel standart açıdır. 20° hafif açılı tip, hafif yük tahıl taşımacılığına uygundur, 45° derin oluklu model ise yüksek kapasiteli toplu taşıma için tasarlanmıştır. YUFENG, braket eğim açısını konveyör tasarım çiziminize göre tamamen ayarlayabilir.

2. S: Tuz depoları ve kimyasal üretim tesisleri için korozyon önleyici eşit uzunlukta oluk avaraları tedarik edebilir miyiz?

C: Kesinlikle. Korozyon önleyici üç çözüm sunuyoruz: UHMWPE metal olmayan polimer eşit uzunlukta avaralar, kauçuk kaplı, aşınmaya dayanıklı, pas önleyici çelik avaralar ve uzun vadeli asit, alkali ve tuzlu sisin aşındırıcı çalışma ortamlarına uyum sağlayabilen özelleştirilmiş paslanmaz çelik iç şaft avaraları.

3. S: Minimum sipariş miktarı ve standart teslimat süresi nedir?

 C: Örnek deneme siparişi Minimum Sipariş Adedi 1 adettir; Toplu resmi sipariş adedi 100 settir. Standart stok geleneksel eşit uzunlukta avara spesifikasyonları 7 iş günü içinde teslim edilebilirken, özelleştirilmiş standart dışı eşit uzunlukta oluklu avara silindiri 15-20 günlük üretim süresi gerektirir.

4. S: Eşit uzunluktaki oluk avaraları uluslararası endüstriyel tasarım standartlarına uygun mudur?

C: Tüm bitmiş ürünler CEMA, ISO, MT/T 821 ve DIN küresel endüstriyel standartlarına tamamen uygundur; sınır ötesi ihracat gümrük işlemleri için eksiksiz resmi test raporları ektedir.
